通带频率 4.9~6.1GHz, 10-11GHz≥80dBc, 11-16GHz≥70dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.9 | ~ | 6.1 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | 10-11 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 11-16 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 群时延波动 | 5-6 | GHz | 1.2 | ns |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

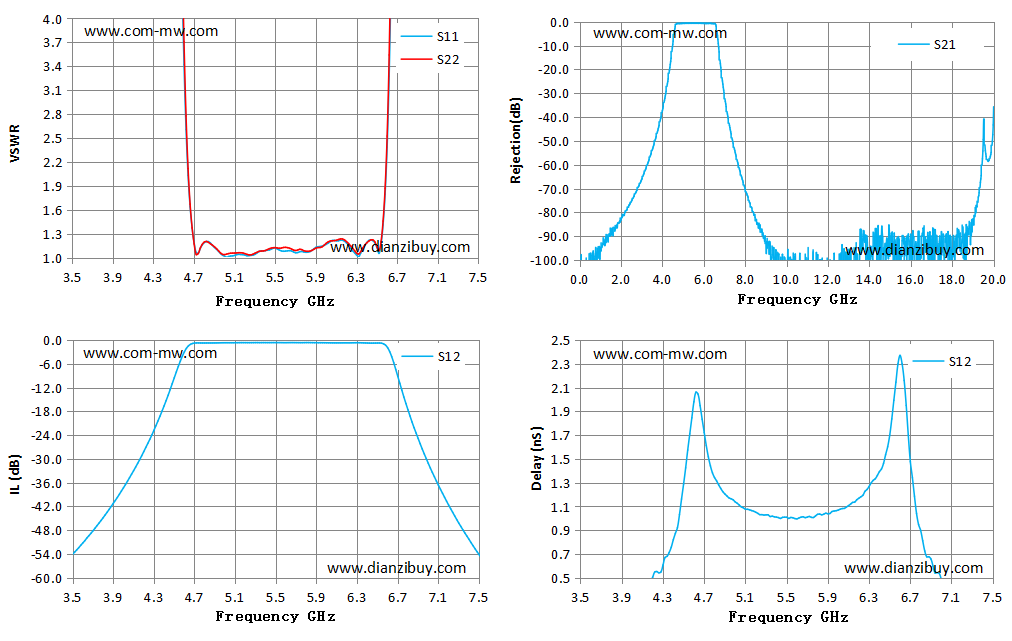

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3.50 | 28.94 | 81.70 | -54.67 | 0.26 |
| 3.79 | 20.93 | 81.75 | -45.57 | 0.29 |
| 4.07 | 24.36 | 60.87 | -34.77 | 0.42 |
| 4.36 | 19.60 | 34.08 | -20.43 | 0.68 |
| 4.64 | 2.61 | 2.78 | -2.10 | 2.06 |
| 4.93 | 1.11 | 1.11 | -0.72 | 1.19 |
| 5.21 | 1.03 | 1.05 | -0.66 | 1.05 |
| 5.50 | 1.12 | 1.13 | -0.65 | 1.01 |
| 5.79 | 1.07 | 1.09 | -0.66 | 1.02 |
| 6.07 | 1.22 | 1.21 | -0.72 | 1.08 |
| 6.36 | 1.06 | 1.08 | -0.70 | 1.32 |
| 6.64 | 3.27 | 3.54 | -2.93 | 2.30 |
| 6.93 | 19.57 | 34.40 | -26.19 | 0.60 |
| 7.21 | 19.27 | 39.82 | -41.67 | 0.35 |
| 7.50 | 21.39 | 45.70 | -53.45 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
