通带频率 5500~6100MHz, DC-2400MHz≥45dB, 8000-12000MHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5500 | ~ | 6100 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2400 | MHz≥ | 45 | dB | ||
| 带外抑制 | 8000-12000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

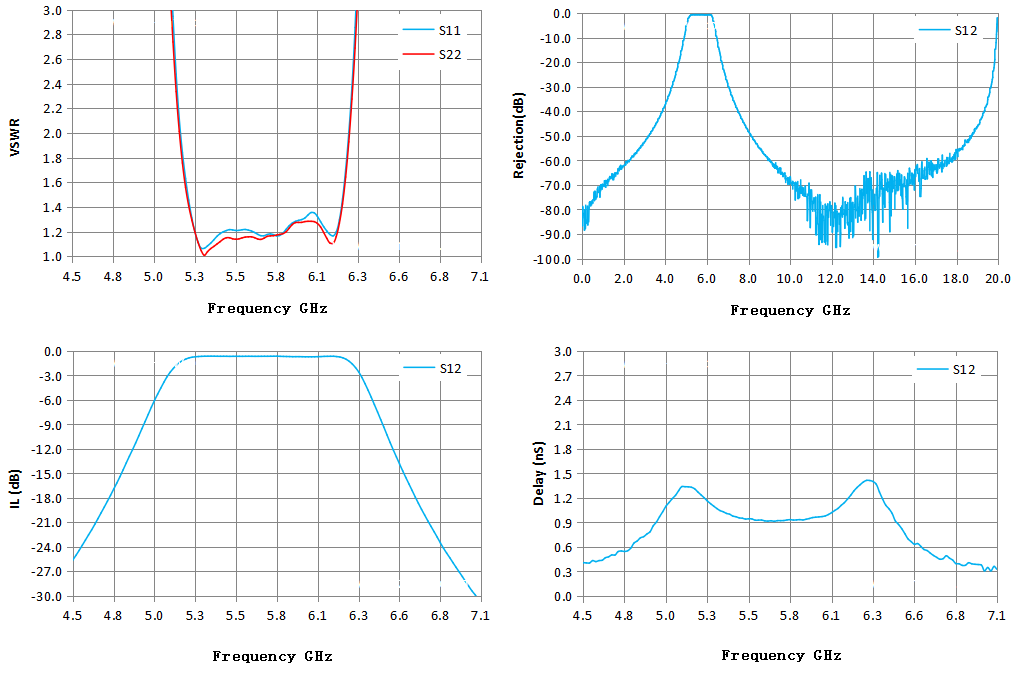

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 4.50 | 95.32 | 23.65 | -26.19 | -26.19 | 0.38 |
| 4.69 | 65.33 | 22.96 | -19.83 | -19.83 | 0.50 |
| 4.87 | 30.45 | 17.52 | -12.90 | -12.90 | 0.71 |
| 5.06 | 7.41 | 6.22 | -5.28 | -5.28 | 1.15 |
| 5.24 | 1.63 | 1.56 | -0.98 | -0.98 | 1.27 |
| 5.43 | 1.16 | 1.10 | -0.64 | -0.64 | 1.00 |
| 5.61 | 1.22 | 1.15 | -0.65 | -0.65 | 0.93 |
| 5.80 | 1.17 | 1.17 | -0.64 | -0.64 | 0.93 |
| 5.99 | 1.31 | 1.28 | -0.71 | -0.71 | 0.97 |
| 6.17 | 1.16 | 1.10 | -0.65 | -0.65 | 1.19 |
| 6.36 | 4.30 | 3.84 | -3.23 | -3.23 | 1.37 |
| 6.54 | 22.40 | 12.76 | -11.21 | -11.21 | 0.76 |
| 6.73 | 53.74 | 18.91 | -19.41 | -19.41 | 0.47 |
| 6.91 | 75.09 | 21.04 | -25.34 | -25.34 | 0.38 |
| 7.10 | 81.91 | 22.54 | -30.34 | -30.34 | 0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
