通带频率 4750~5750MHz, DC-3100MHz≥40dBc, 6400-7400MHz≥40dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4750 | ~ | 5750 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-3100 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 6400-7400 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 7400-13000 | MHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 群时延波动 | 4750-5750(任意20)MHz | MHz | 0.8 | ns | ||
| 群时延波动 | 4750-5750(任意0.9)MHz | MHz | 0.2 | ns |

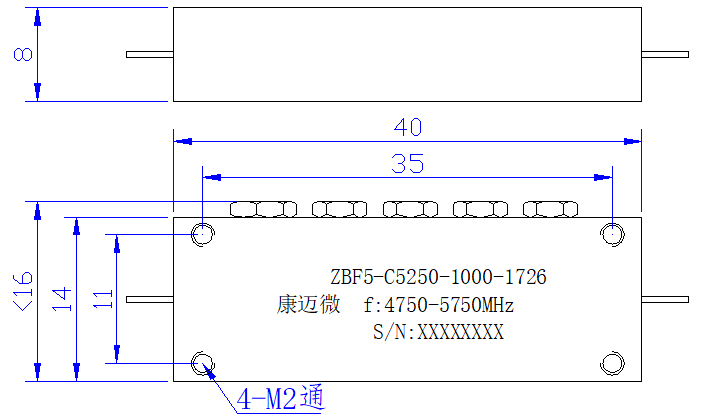

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

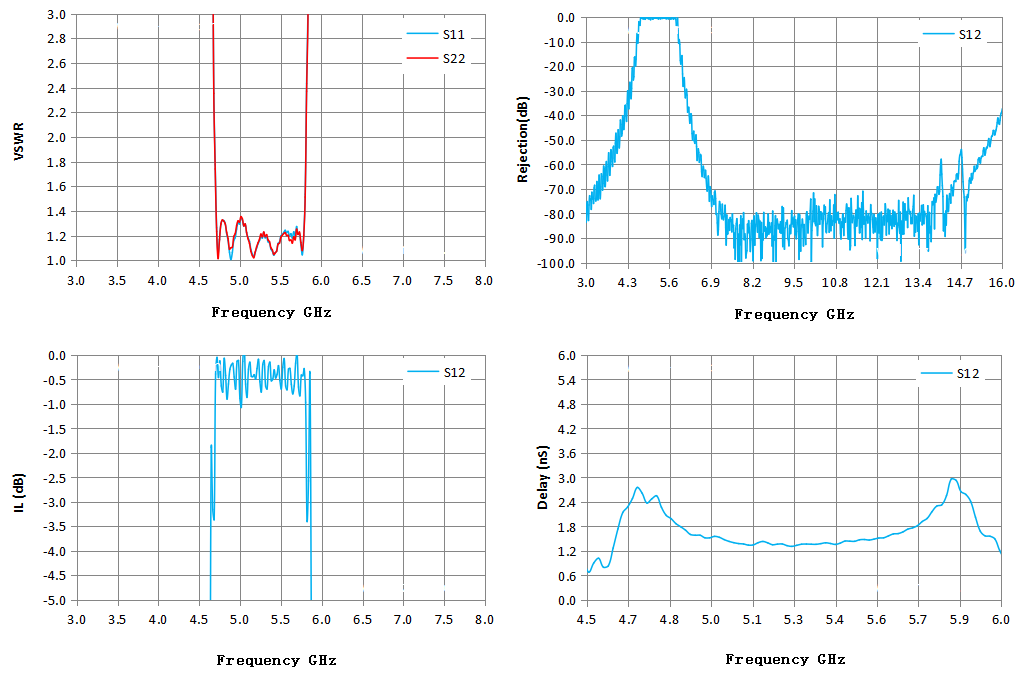

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 3.00 | 187.10 | 82.96 | -79.30 | -79.30 | -1.18 |
| 3.36 | 154.96 | 98.97 | -71.31 | -71.31 | 0.18 |
| 3.71 | 170.64 | 101.35 | -55.29 | -55.29 | -0.02 |
| 4.07 | 117.25 | 120.03 | -41.98 | -41.98 | 0.45 |
| 4.43 | 101.61 | 93.32 | -29.00 | -29.00 | 0.07 |
| 4.79 | 1.32 | 1.33 | -0.75 | -0.75 | 2.07 |
| 5.14 | 1.09 | 1.07 | -0.44 | -0.44 | 1.43 |
| 5.50 | 1.15 | 1.14 | -0.52 | -0.52 | 1.47 |
| 5.86 | 7.20 | 6.79 | -0.37 | -0.37 | 2.65 |
| 6.21 | 48.05 | 47.50 | -36.76 | -36.76 | 0.02 |
| 6.57 | 60.61 | 56.81 | -58.22 | -58.22 | 0.24 |
| 6.93 | 75.62 | 63.86 | -77.16 | -77.16 | 0.01 |
| 7.29 | 78.09 | 67.54 | -82.55 | -82.55 | -0.88 |
| 7.64 | 86.40 | 71.40 | -88.02 | -88.02 | 2.13 |
| 8.00 | 93.34 | 73.55 | -98.08 | -98.08 | 4.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
