通带频率 5~7GHz, DC-4.5GHz≥50dB, 4.5-4.6GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 7 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-4.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 4.5-4.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 7.4-7.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 7.5-18 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |

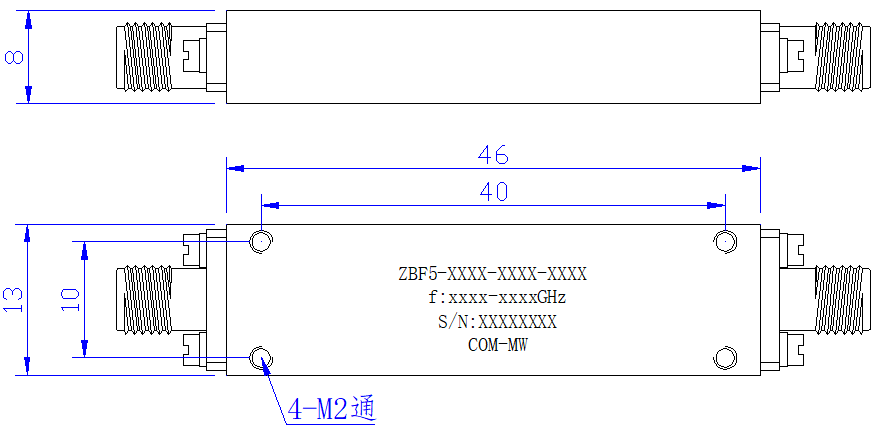

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

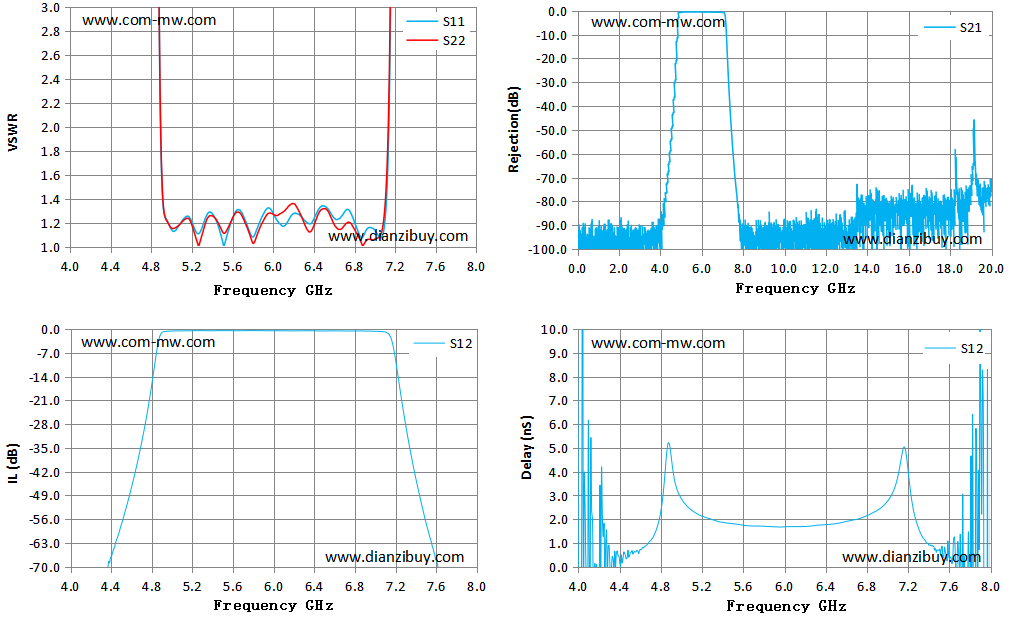

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.00 | 680.49 | 208.77 | -93.22 | 9.32 |
| 4.29 | 1197.24 | 155.92 | -76.68 | 0.85 |
| 4.57 | 173.15 | 70.16 | -50.35 | 0.69 |
| 4.86 | 5.98 | 5.78 | -5.03 | 4.79 |
| 5.14 | 1.25 | 1.23 | -0.54 | 2.27 |
| 5.43 | 1.24 | 1.24 | -0.51 | 1.85 |
| 5.71 | 1.26 | 1.23 | -0.50 | 1.71 |
| 6.00 | 1.29 | 1.27 | -0.51 | 1.68 |
| 6.29 | 1.24 | 1.23 | -0.52 | 1.73 |
| 6.57 | 1.28 | 1.24 | -0.55 | 1.87 |
| 6.86 | 1.09 | 1.05 | -0.58 | 2.27 |
| 7.14 | 1.97 | 2.18 | -1.68 | 4.67 |
| 7.43 | 27.63 | 30.39 | -47.65 | 0.88 |
| 7.71 | 46.89 | 39.78 | -77.57 | 1.37 |
| 8.00 | 134.61 | 51.20 | -90.10 | -6.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
