通带频率 4~8GHz, DC-3GHz≥45dB, 3-3.5GHz≥18dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 8 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 45 | dB | ||
| 带外抑制 | 3-3.5 | GHz≥ | 18 | dB | ||
| 带外抑制 | 8.5-9 | GHz≥ | 18 | dB | ||
| 带外抑制 | 9-20 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.6 |

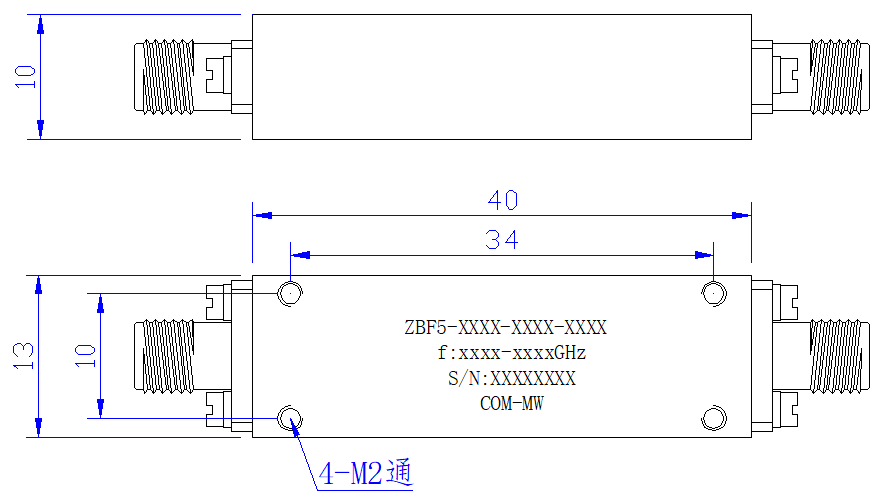

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

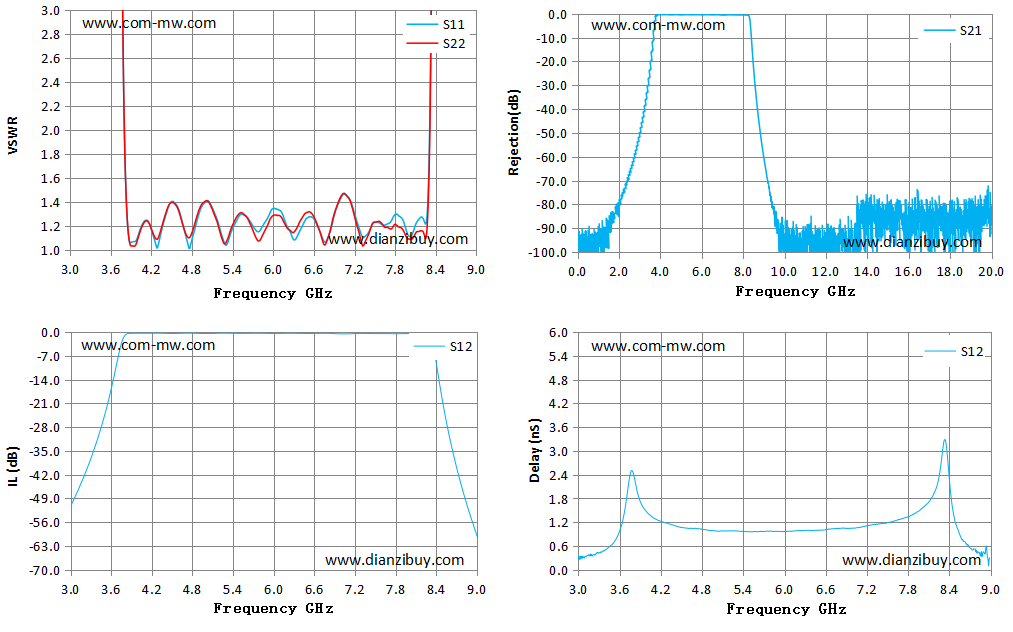

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3.00 | 455.01 | 295.86 | -51.63 | 0.27 |
| 3.43 | 462.00 | 176.55 | -29.90 | 0.55 |
| 3.86 | 1.14 | 1.15 | -0.43 | 1.97 |
| 4.29 | 1.02 | 1.09 | -0.34 | 1.18 |
| 4.71 | 1.12 | 1.14 | -0.35 | 1.04 |
| 5.14 | 1.30 | 1.28 | -0.40 | 0.98 |
| 5.57 | 1.29 | 1.30 | -0.41 | 0.97 |
| 6.00 | 1.34 | 1.28 | -0.43 | 0.96 |
| 6.43 | 1.19 | 1.27 | -0.43 | 0.99 |
| 6.86 | 1.19 | 1.20 | -0.44 | 1.05 |
| 7.29 | 1.14 | 1.09 | -0.41 | 1.14 |
| 7.71 | 1.22 | 1.18 | -0.48 | 1.28 |
| 8.14 | 1.24 | 1.15 | -0.53 | 1.81 |
| 8.57 | 32.44 | 30.31 | -28.50 | 0.80 |
| 9.00 | 150.12 | 41.63 | -59.68 | 0.30 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
