通带频率 5~8GHz, DC-4GHz≥70dB, 4-4.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 8 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 70 | dB | ||
| 带外抑制 | 4-4.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 8.5-9 | GHz≥ | 40 | dB | ||
| 带外抑制 | 9-20 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

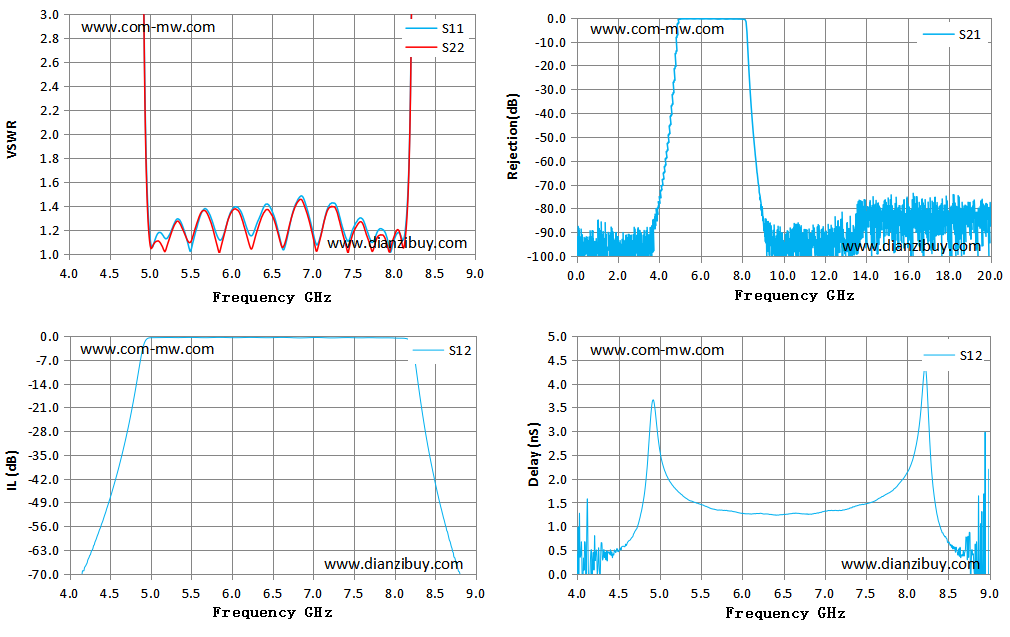

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.00 | 716.08 | 201.36 | -78.01 | 0.40 |
| 4.36 | 537.95 | 128.71 | -58.26 | 0.49 |
| 4.71 | 59.23 | 55.05 | -28.88 | 0.91 |
| 5.07 | 1.13 | 1.10 | -0.48 | 2.14 |
| 5.43 | 1.18 | 1.16 | -0.44 | 1.50 |
| 5.79 | 1.22 | 1.16 | -0.44 | 1.33 |
| 6.14 | 1.31 | 1.27 | -0.45 | 1.26 |
| 6.50 | 1.36 | 1.32 | -0.48 | 1.25 |
| 6.86 | 1.48 | 1.45 | -0.56 | 1.26 |
| 7.21 | 1.41 | 1.39 | -0.56 | 1.33 |
| 7.57 | 1.29 | 1.26 | -0.53 | 1.50 |
| 7.93 | 1.09 | 1.03 | -0.54 | 1.95 |
| 8.29 | 18.59 | 16.05 | -14.07 | 2.33 |
| 8.64 | 205.86 | 41.73 | -56.39 | 0.37 |
| 9.00 | 106.46 | 54.24 | -84.38 | 2.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
