通带频率 6.44~7.99GHz, DC-5.5GHz≥75dB, 9-13GHz≥75dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6.44 | ~ | 7.99 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-5.5 | GHz≥ | 75 | dB | ||
| 带外抑制 | 9-13 | GHz≥ | 75 | dB | ||
| 带外抑制 | 13-16 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

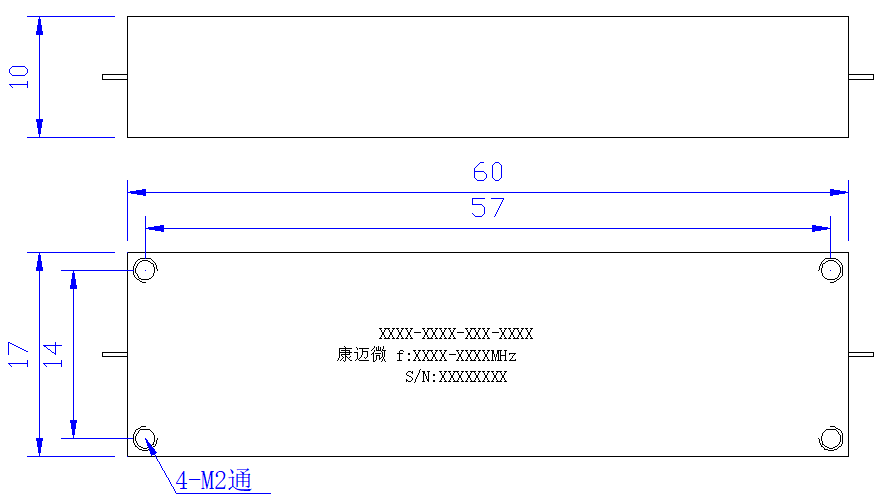

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

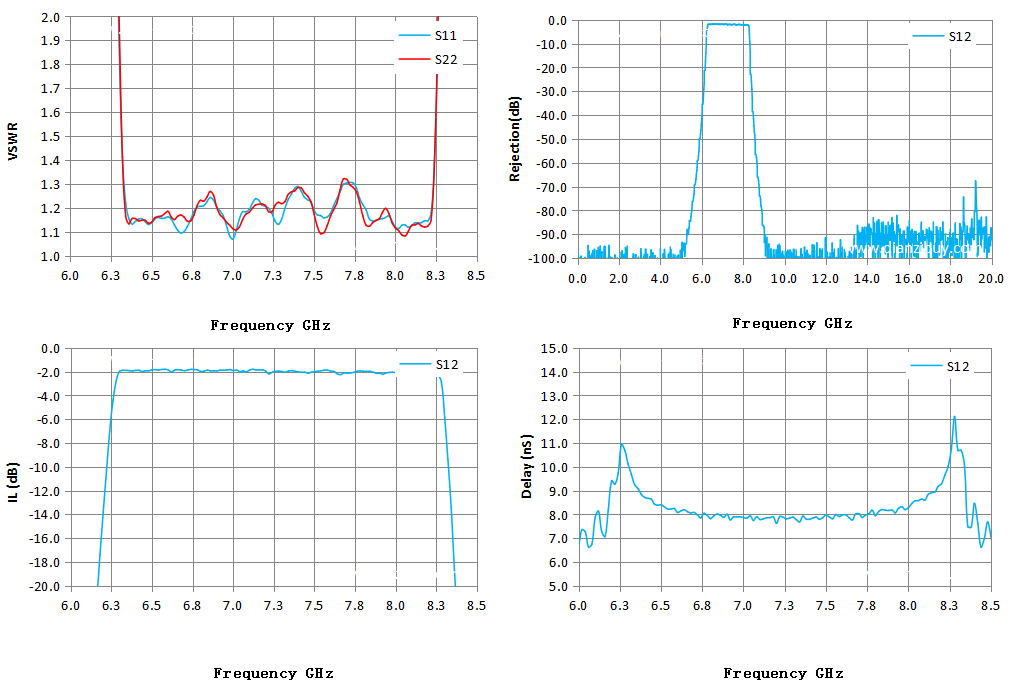

| Frequency GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S12 时延 ns |
| 6.00 | 11.41 | 12.10 | -44.06 | 6.79 |
| 6.18 | 10.11 | 9.55 | -21.21 | 7.07 |
| 6.36 | 1.22 | 1.17 | -1.89 | 9.24 |
| 6.54 | 1.15 | 1.16 | -1.83 | 8.32 |
| 6.71 | 1.10 | 1.16 | -1.91 | 8.08 |
| 6.89 | 1.23 | 1.25 | -1.93 | 7.88 |
| 7.07 | 1.18 | 1.15 | -1.94 | 7.75 |
| 7.25 | 1.18 | 1.18 | -2.05 | 7.88 |
| 7.43 | 1.27 | 1.28 | -2.05 | 7.85 |
| 7.61 | 1.18 | 1.16 | -1.96 | 7.98 |
| 7.79 | 1.24 | 1.22 | -1.93 | 8.17 |
| 7.96 | 1.16 | 1.20 | -2.10 | 8.26 |
| 8.14 | 1.14 | 1.13 | -2.24 | 8.84 |
| 8.32 | 3.65 | 4.03 | -5.85 | 10.69 |
| 8.50 | 8.58 | 8.77 | -38.62 | 7.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
