通带频率 5~10GHz, DC-4GHz≥40dB, 4-4.5GHz≥10dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 10 | GHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 4-4.5 | GHz≥ | 10 | dB | ||
| 带外抑制 | 10.5-11 | GHz≥ | 10 | dB | ||
| 带外抑制 | 11-20 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |

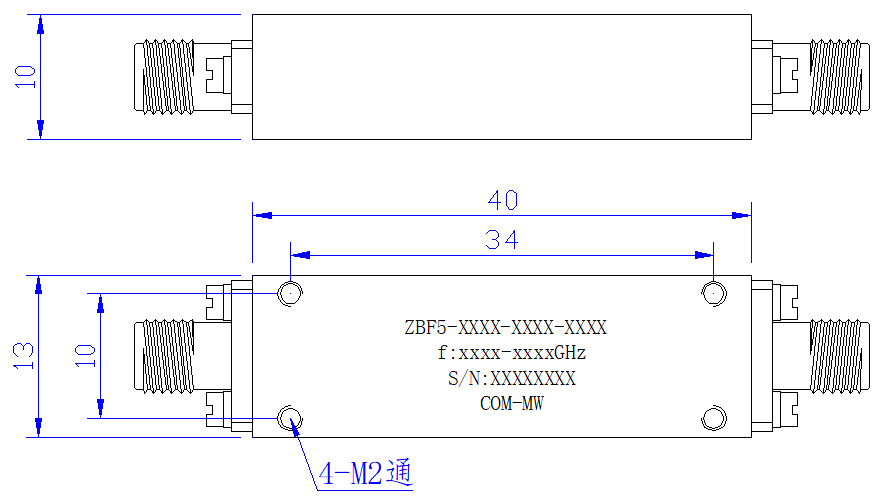

| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

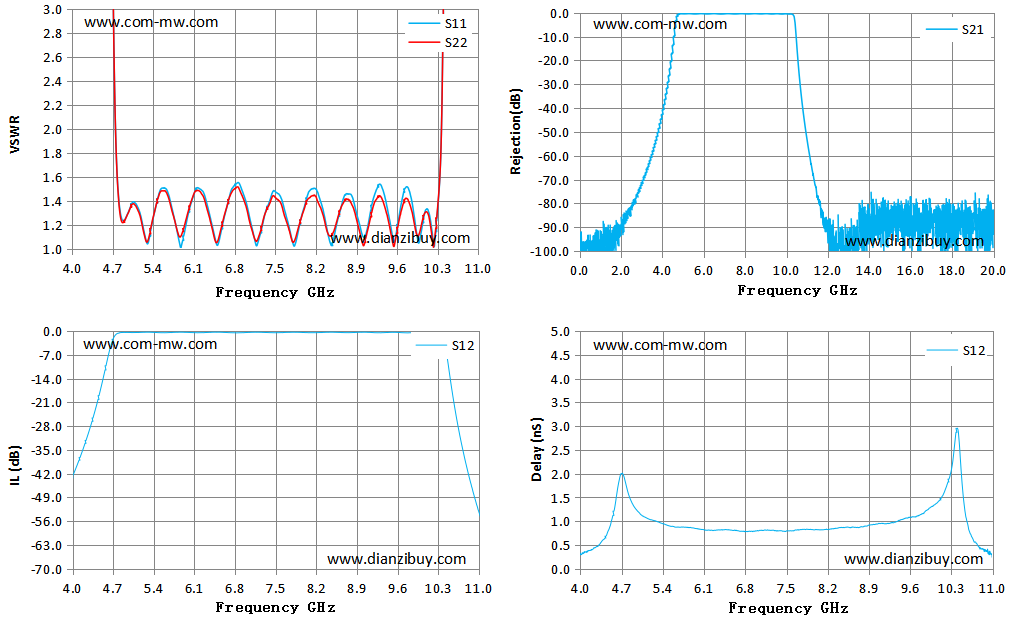

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.00 | 527.31 | 173.99 | -43.19 | 0.33 |
| 4.50 | 55.38 | 43.54 | -16.24 | 0.87 |
| 5.00 | 1.34 | 1.33 | -0.43 | 1.19 |
| 5.50 | 1.46 | 1.45 | -0.49 | 0.91 |
| 6.00 | 1.28 | 1.30 | -0.41 | 0.84 |
| 6.50 | 1.03 | 1.05 | -0.35 | 0.82 |
| 7.00 | 1.40 | 1.36 | -0.45 | 0.80 |
| 7.50 | 1.48 | 1.43 | -0.49 | 0.80 |
| 8.00 | 1.34 | 1.32 | -0.44 | 0.83 |
| 8.50 | 1.06 | 1.14 | -0.37 | 0.87 |
| 9.00 | 1.12 | 1.06 | -0.37 | 0.94 |
| 9.50 | 1.17 | 1.11 | -0.39 | 1.05 |
| 10.00 | 1.08 | 1.15 | -0.45 | 1.33 |
| 10.50 | 29.18 | 16.95 | -13.10 | 1.56 |
| 11.00 | 98.19 | 39.38 | -53.01 | 0.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
