通带频率 4~10GHz, DC-3GHz≥40dB, 3-3.5GHz≥18dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 10 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 40 | dB | ||
| 带外抑制 | 3-3.5 | GHz≥ | 18 | dB | ||
| 带外抑制 | 10.5-11 | GHz≥ | 18 | dB | ||
| 带外抑制 | 11-18.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

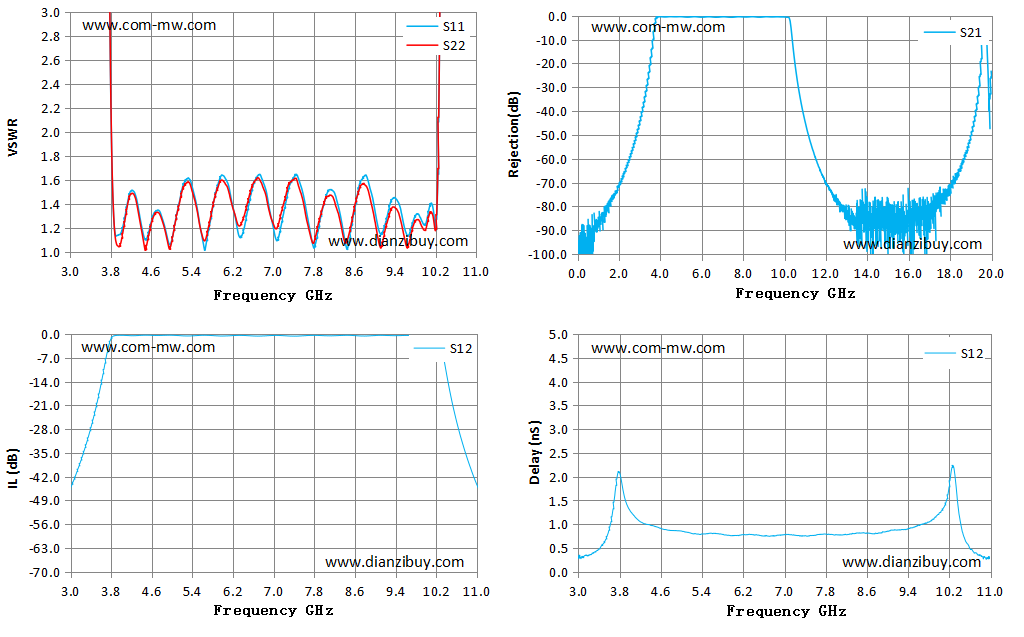

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3.00 | 502.45 | 312.54 | -45.74 | 0.35 |
| 3.57 | 94.00 | 60.02 | -17.11 | 0.79 |
| 4.14 | 1.43 | 1.41 | -0.46 | 1.11 |
| 4.71 | 1.34 | 1.33 | -0.42 | 0.88 |
| 5.29 | 1.61 | 1.58 | -0.57 | 0.80 |
| 5.86 | 1.48 | 1.47 | -0.52 | 0.77 |
| 6.43 | 1.20 | 1.30 | -0.43 | 0.78 |
| 7.00 | 1.22 | 1.24 | -0.42 | 0.78 |
| 7.57 | 1.51 | 1.45 | -0.53 | 0.77 |
| 8.14 | 1.52 | 1.47 | -0.52 | 0.78 |
| 8.71 | 1.57 | 1.54 | -0.57 | 0.81 |
| 9.29 | 1.38 | 1.32 | -0.45 | 0.90 |
| 9.86 | 1.31 | 1.27 | -0.48 | 1.09 |
| 10.43 | 45.84 | 19.95 | -13.71 | 0.97 |
| 11.00 | 72.15 | 56.21 | -44.25 | 0.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
