通带频率 5~12GHz, DC-3.5GHz≥65dB, 3.5-4GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3.5 | GHz≥ | 65 | dB | ||
| 带外抑制 | 3.5-4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 13-13.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 13.5-22 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.8 |

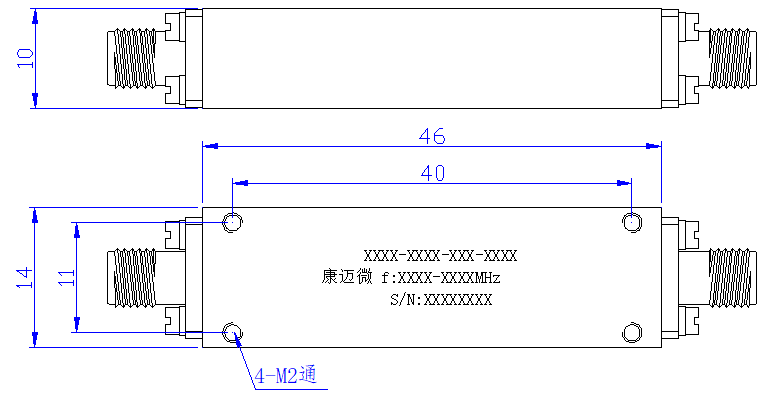

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

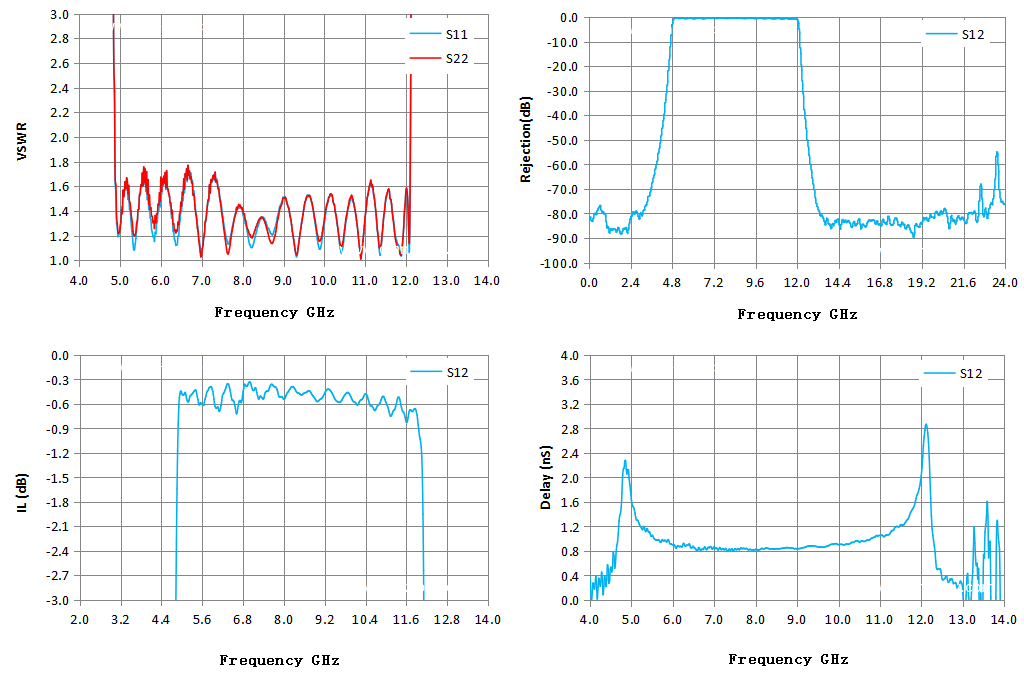

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 4.00 | 186.93 | 247.36 | -56.39 | -56.39 | 0.37 |
| 4.71 | 29.93 | 29.91 | -12.17 | -12.17 | 1.29 |
| 5.43 | 1.30 | 1.32 | -0.44 | -0.44 | 1.11 |
| 6.14 | 1.71 | 1.73 | -0.65 | -0.65 | 0.88 |
| 6.86 | 1.39 | 1.37 | -0.36 | -0.36 | 0.86 |
| 7.57 | 1.23 | 1.17 | -0.41 | -0.41 | 0.84 |
| 8.29 | 1.16 | 1.23 | -0.40 | -0.40 | 0.85 |
| 9.00 | 1.51 | 1.50 | -0.57 | -0.57 | 0.84 |
| 9.71 | 1.44 | 1.46 | -0.55 | -0.55 | 0.87 |
| 10.43 | 1.05 | 1.11 | -0.48 | -0.48 | 0.97 |
| 11.14 | 1.63 | 1.65 | -0.75 | -0.75 | 1.06 |
| 11.86 | 1.06 | 1.05 | -0.66 | -0.66 | 1.61 |
| 12.57 | 66.04 | 68.31 | -46.67 | -46.67 | 0.34 |
| 13.29 | 75.38 | 90.43 | -78.88 | -78.88 | 1.19 |
| 14.00 | 67.08 | 74.03 | -86.08 | -86.08 | -5.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
