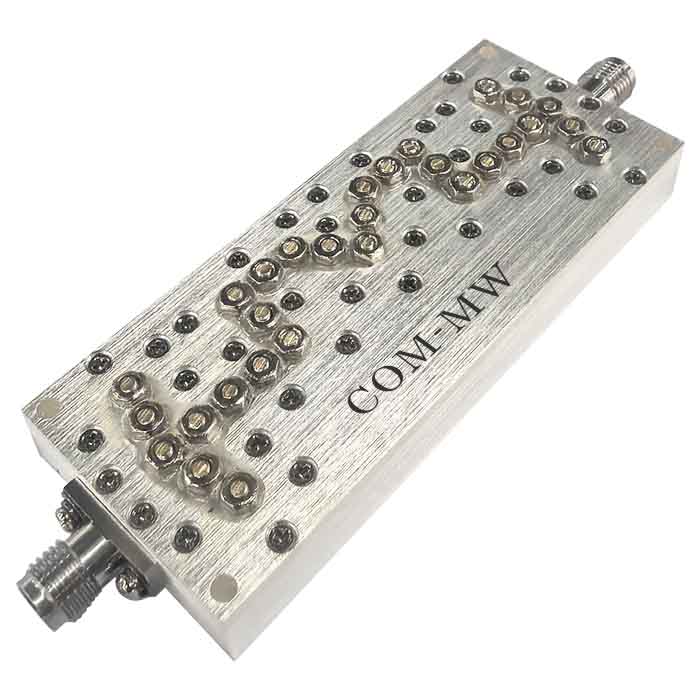

通带频率 8700~9240MHz, DC-8650MHz≥40dB, 9290-13000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8700 | ~ | 9240 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-8650 | MHz≥ | 40 | dB | ||
| 带外抑制 | 9290-13000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

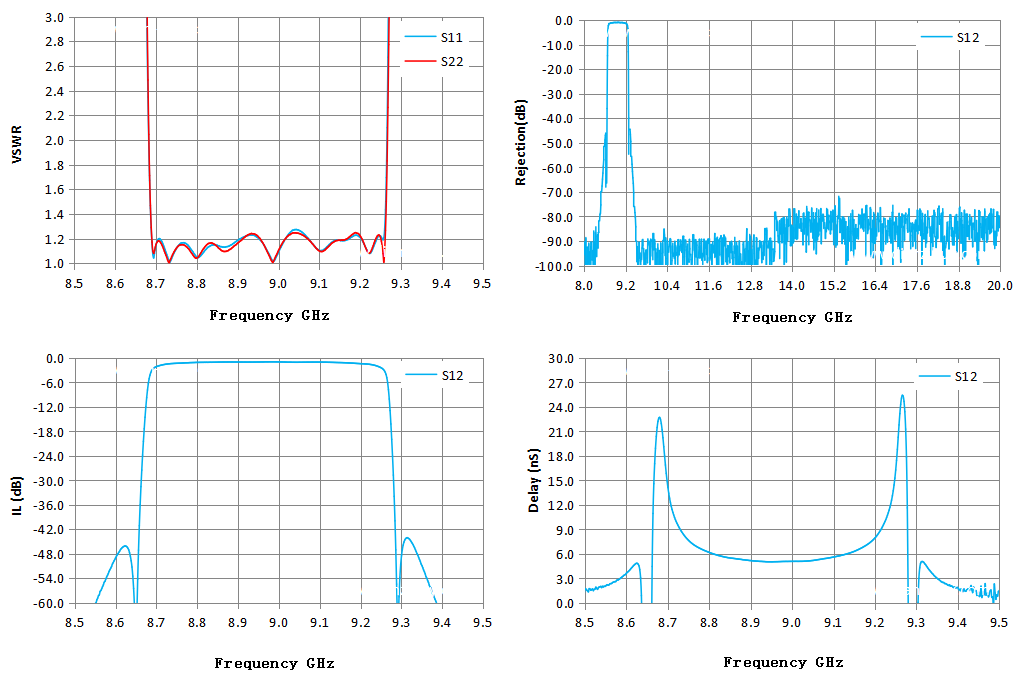

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 8.50 | 31.58 | 29.40 | -71.22 | -91.58 | 1.75 |
| 8.57 | 24.57 | 22.91 | -55.61 | -96.79 | 2.57 |
| 8.64 | 14.20 | 12.80 | -51.24 | -88.59 | -14.69 |
| 8.71 | 1.20 | 1.17 | -1.79 | -91.25 | 11.45 |
| 8.79 | 1.09 | 1.07 | -1.11 | -93.93 | 6.39 |
| 8.86 | 1.13 | 1.10 | -1.00 | -97.44 | 5.44 |
| 8.93 | 1.23 | 1.24 | -1.00 | -82.18 | 5.07 |
| 9.00 | 1.09 | 1.11 | -0.95 | -85.14 | 5.09 |
| 9.07 | 1.21 | 1.20 | -1.02 | -76.87 | 5.36 |
| 9.14 | 1.19 | 1.18 | -1.10 | -91.06 | 6.13 |
| 9.21 | 1.15 | 1.15 | -1.44 | -91.83 | 8.64 |
| 9.29 | 11.24 | 7.78 | -62.27 | -77.55 | -27.81 |
| 9.36 | 25.89 | 24.05 | -53.60 | -80.27 | 2.60 |
| 9.43 | 34.59 | 31.20 | -70.62 | -99.69 | 1.81 |
| 9.50 | 38.78 | 33.84 | -84.57 | -85.31 | 1.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
