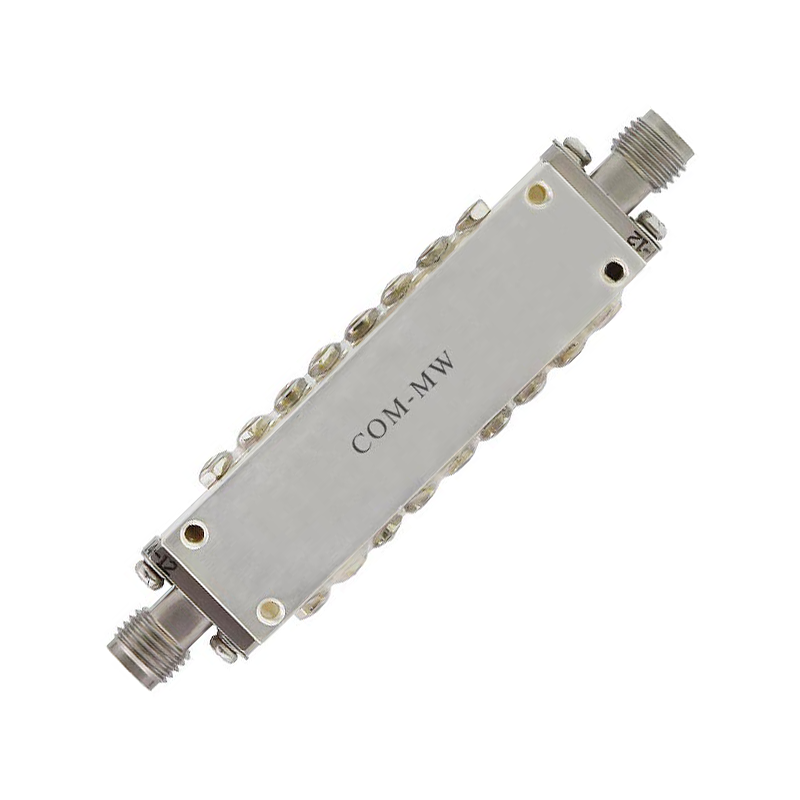

通带频率7450~9050MHz, DC-6.8GHz≥55dBc, 9.64-19GHz≥55dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7450 | ~ | 9050 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-6.8 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 9.64-19 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |

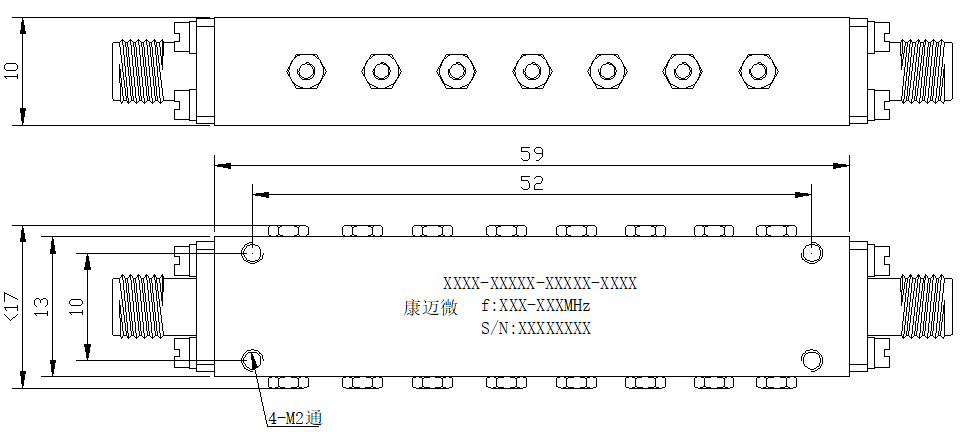

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

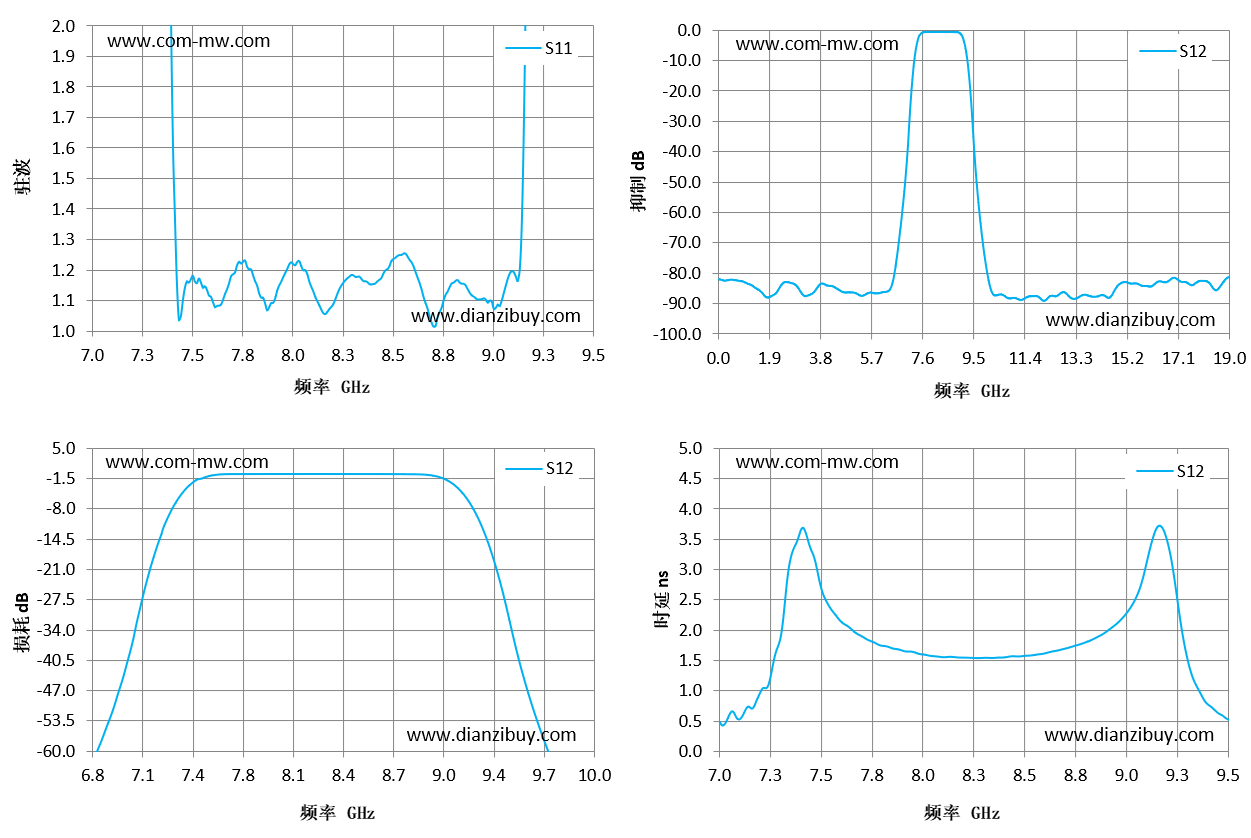

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 7 | 45.22 | -43.62 | 0.49 |
| 7.18 | 34.74 | -19.42 | 0.83 |
| 7.36 | 5.55 | -5.1 | 3.32 |
| 7.54 | 1.16 | -0.9 | 2.38 |
| 7.71 | 1.19 | -0.44 | 1.88 |
| 7.89 | 1.09 | -0.43 | 1.67 |
| 8.07 | 1.19 | -0.42 | 1.57 |
| 8.25 | 1.16 | -0.42 | 1.54 |
| 8.43 | 1.17 | -0.43 | 1.57 |
| 8.61 | 1.19 | -0.43 | 1.63 |
| 8.79 | 1.15 | -0.46 | 1.79 |
| 8.96 | 1.1 | -0.7 | 2.13 |
| 9.14 | 1.35 | -3.74 | 3.63 |
| 9.32 | 44.15 | -14.8 | 1.26 |
| 9.5 | 84.43 | -37.59 | 0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
