通带频率8.5~9.5GHz, DC-7GHz≥70dB, 10.5-20GHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8.5 | ~ | 9.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 70 | dB | ||
| 带外抑制 | 10.5-20 | GHz≥ | 70 | dB | ||
| 带外抑制 | 8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 10 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

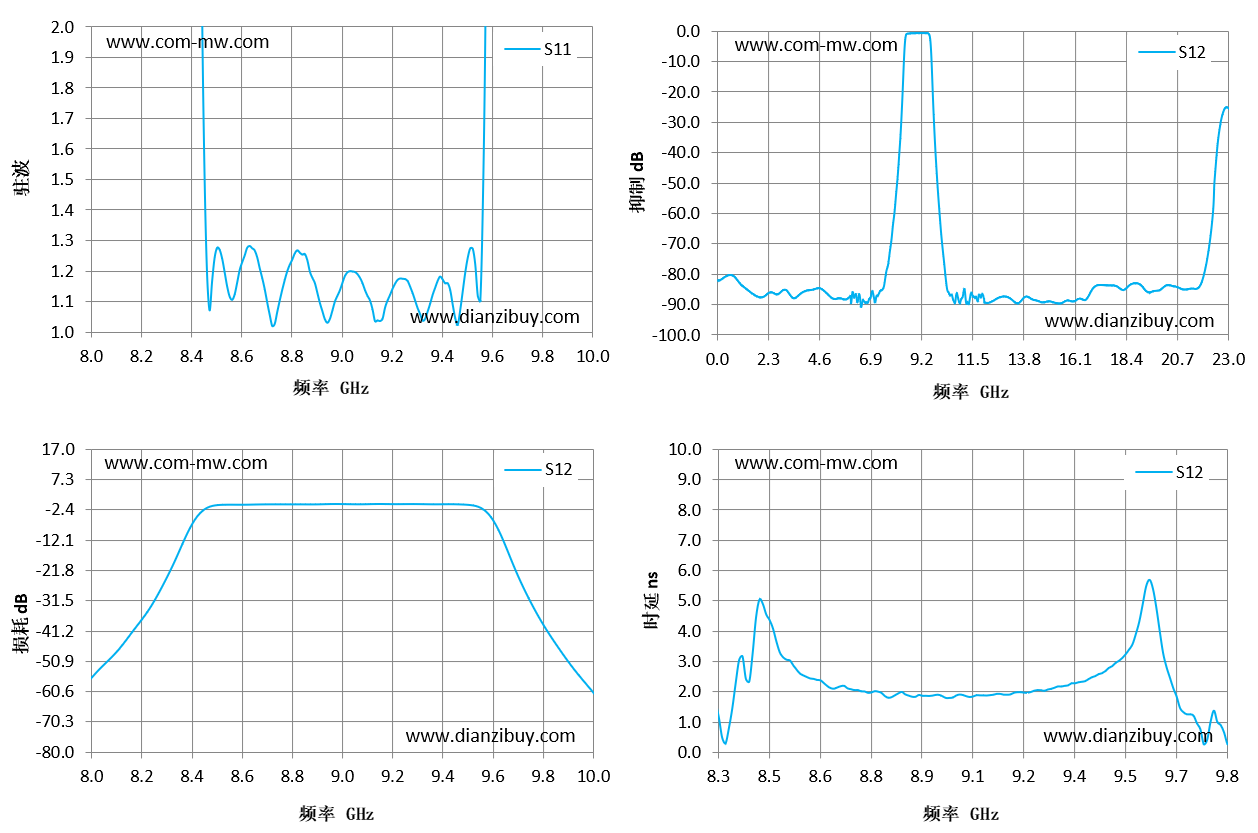

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 8 | 38.26 | -56.05 | 0.38 |
| 8.14 | 44.16 | -43.72 | 1.77 |
| 8.29 | 40.79 | -25.36 | 1.62 |
| 8.43 | 2.99 | -3.46 | 4.9 |
| 8.57 | 1.12 | -0.7 | 2.44 |
| 8.71 | 1.05 | -0.58 | 2.06 |
| 8.86 | 1.23 | -0.6 | 1.88 |
| 9 | 1.16 | -0.5 | 1.88 |
| 9.14 | 1.04 | -0.47 | 1.91 |
| 9.29 | 1.1 | -0.5 | 2.14 |
| 9.43 | 1.14 | -0.54 | 2.62 |
| 9.57 | 1.98 | -2.85 | 5.7 |
| 9.71 | 31.24 | -25.62 | 0.96 |
| 9.86 | 41.06 | -46.67 | -0.02 |
| 10 | 48.42 | -61.11 | 0.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
