通带频率 8~10GHz, DC-7.4GHz≥60dB, 7.4-7.6GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 10 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-7.4 | GHz≥ | 60 | dB | ||
| 带外抑制 | 7.4-7.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 10.4-10.6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 10.6-25 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

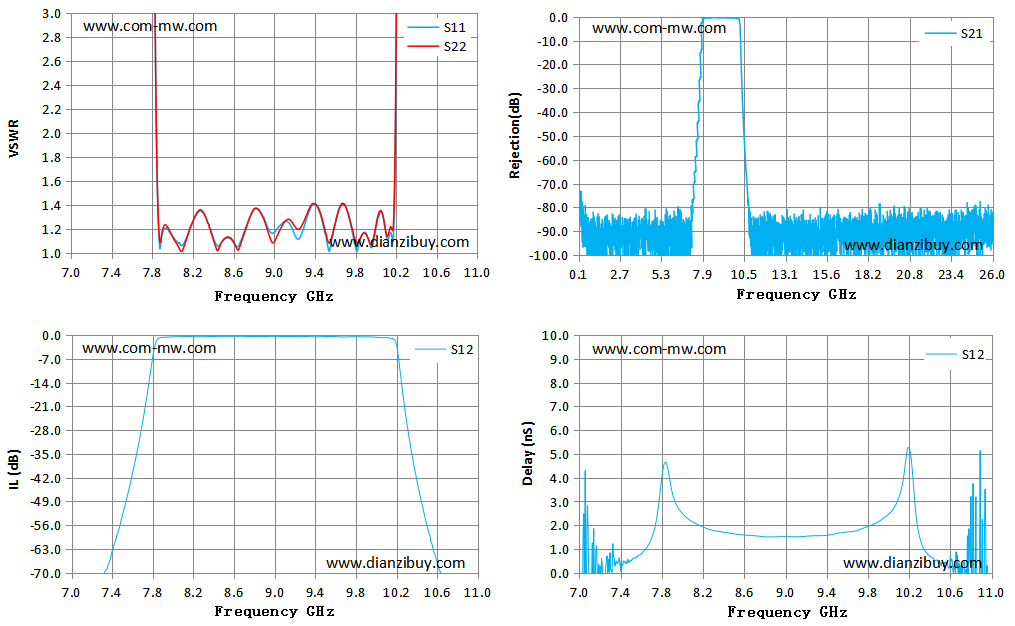

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.00 | 249.75 | 281.34 | -103.96 | 2.78 |
| 7.29 | 122.74 | 105.39 | -75.21 | 0.04 |
| 7.57 | 60.86 | 52.29 | -45.56 | 0.68 |
| 7.86 | 1.23 | 1.25 | -0.88 | 4.34 |
| 8.14 | 1.12 | 1.11 | -0.46 | 2.06 |
| 8.43 | 1.07 | 1.03 | -0.40 | 1.69 |
| 8.71 | 1.18 | 1.16 | -0.40 | 1.56 |
| 9.00 | 1.17 | 1.09 | -0.40 | 1.52 |
| 9.29 | 1.20 | 1.26 | -0.44 | 1.56 |
| 9.57 | 1.12 | 1.14 | -0.45 | 1.70 |
| 9.86 | 1.14 | 1.14 | -0.53 | 2.05 |
| 10.14 | 1.16 | 1.21 | -0.94 | 3.85 |
| 10.43 | 75.56 | 103.17 | -47.02 | 0.64 |
| 10.71 | 231.45 | 676.55 | -79.04 | 0.33 |
| 11.00 | 1062.60 | 1249.49 | -112.22 | -2.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
