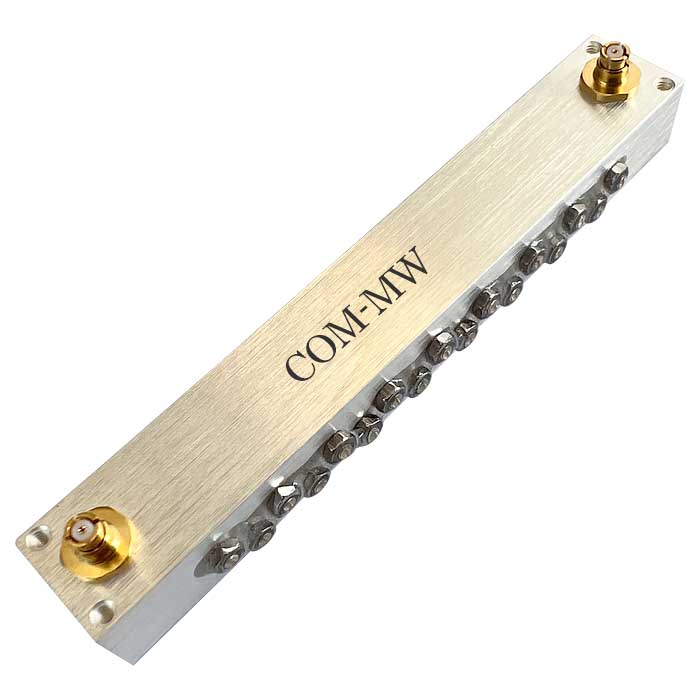

通带频率 9.13~9.5GHz,DC-8.92GHz≥55dB,9.7-15GHz≥55dB,SMP
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9.13 | ~ | 9.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-8.92 | GHz≥ | 55 | dB | ||
| 带外抑制 | 9.7-15 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 |

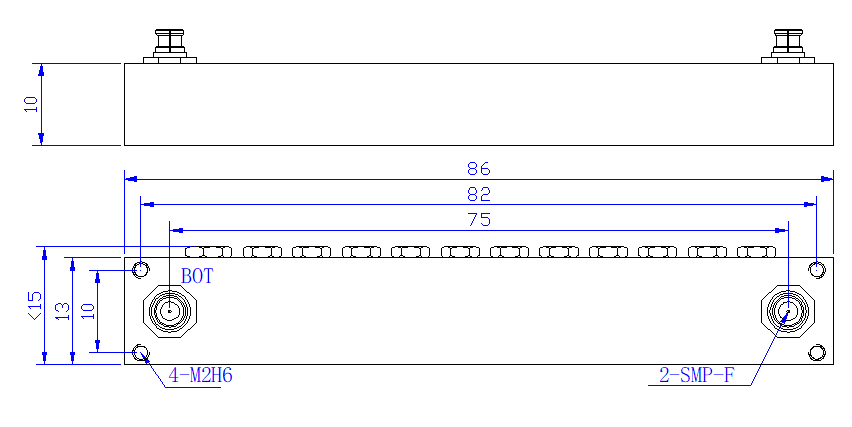

| 接口形式 | SMP-F |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

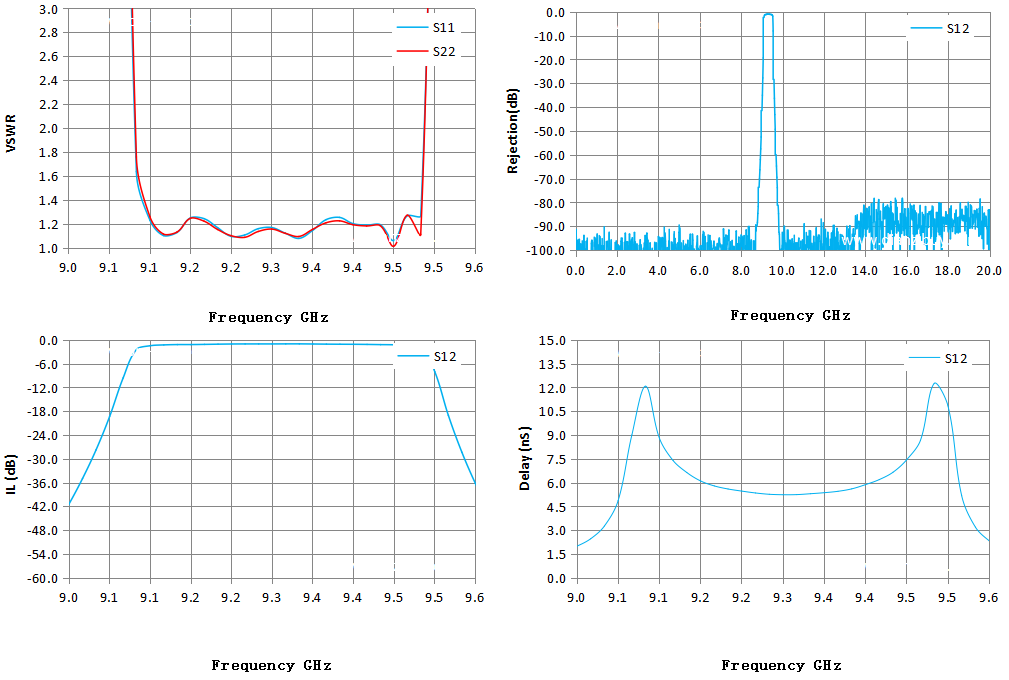

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 9.00 | 25.36 | 39.37 | -47.21 | 1.69 |
| 9.04 | 21.11 | 32.59 | -34.99 | 2.46 |
| 9.09 | 7.55 | 8.53 | -9.58 | 9.00 |
| 9.13 | 1.23 | 1.26 | -1.46 | 8.81 |
| 9.17 | 1.13 | 1.13 | -1.17 | 6.64 |
| 9.21 | 1.24 | 1.22 | -1.13 | 5.79 |
| 9.26 | 1.10 | 1.10 | -1.03 | 5.46 |
| 9.30 | 1.16 | 1.14 | -1.01 | 5.26 |
| 9.34 | 1.12 | 1.12 | -1.00 | 5.24 |
| 9.39 | 1.24 | 1.21 | -1.06 | 5.45 |
| 9.43 | 1.20 | 1.19 | -1.10 | 5.87 |
| 9.47 | 1.19 | 1.19 | -1.19 | 6.65 |
| 9.51 | 1.27 | 1.27 | -1.43 | 8.67 |
| 9.56 | 6.35 | 6.70 | -8.04 | 10.84 |
| 9.60 | 19.93 | 23.27 | -28.37 | 3.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
