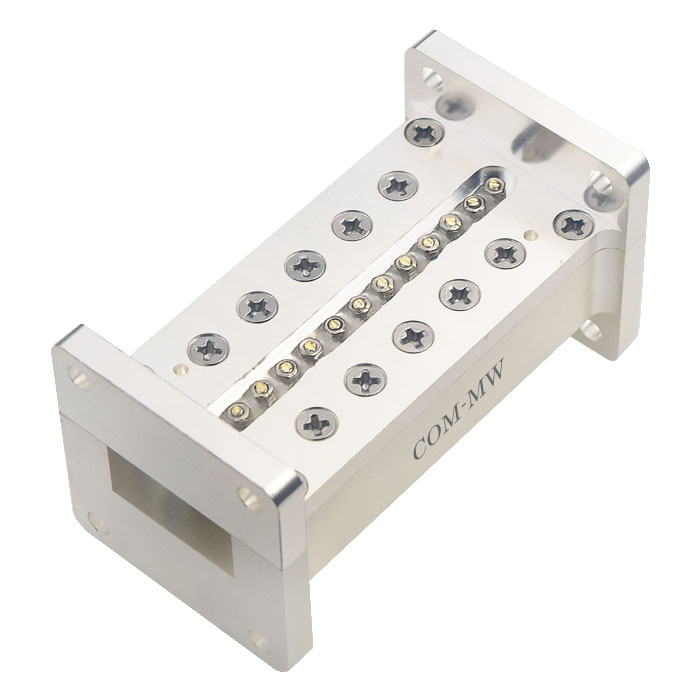

通带频率9.25~9.55GHz, 6.8-8.25GHz≥30dB, 10.5-15GHz≥25dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9.25 | ~ | 9.55 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 带外抑制 | 6.8-8.25 | GHz≥ | 30 | dB | ||
| 带外抑制 | 10.5-15 | GHz≥ | 25 | dB | ||
| 带外抑制 | 9&9.8 | GHz≥ | 20 | dB | ||
| 带外抑制 | 1.25 | GHz≥ | 50 | dB |

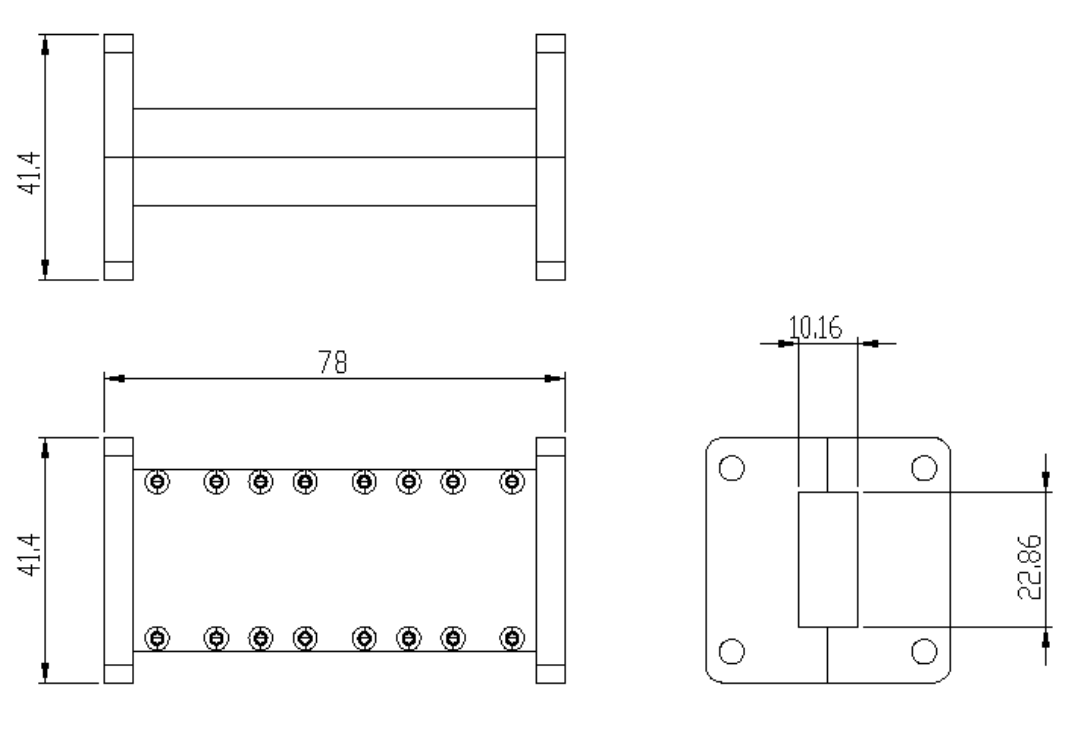

| 接口形式 | 波导口 |
| 波导口型号 | BJ100 |
| 波导法兰型号 | FBP |
| 表面 | 白色 |
| 功率容量 | 150W峰值功率，占空比20%。 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |

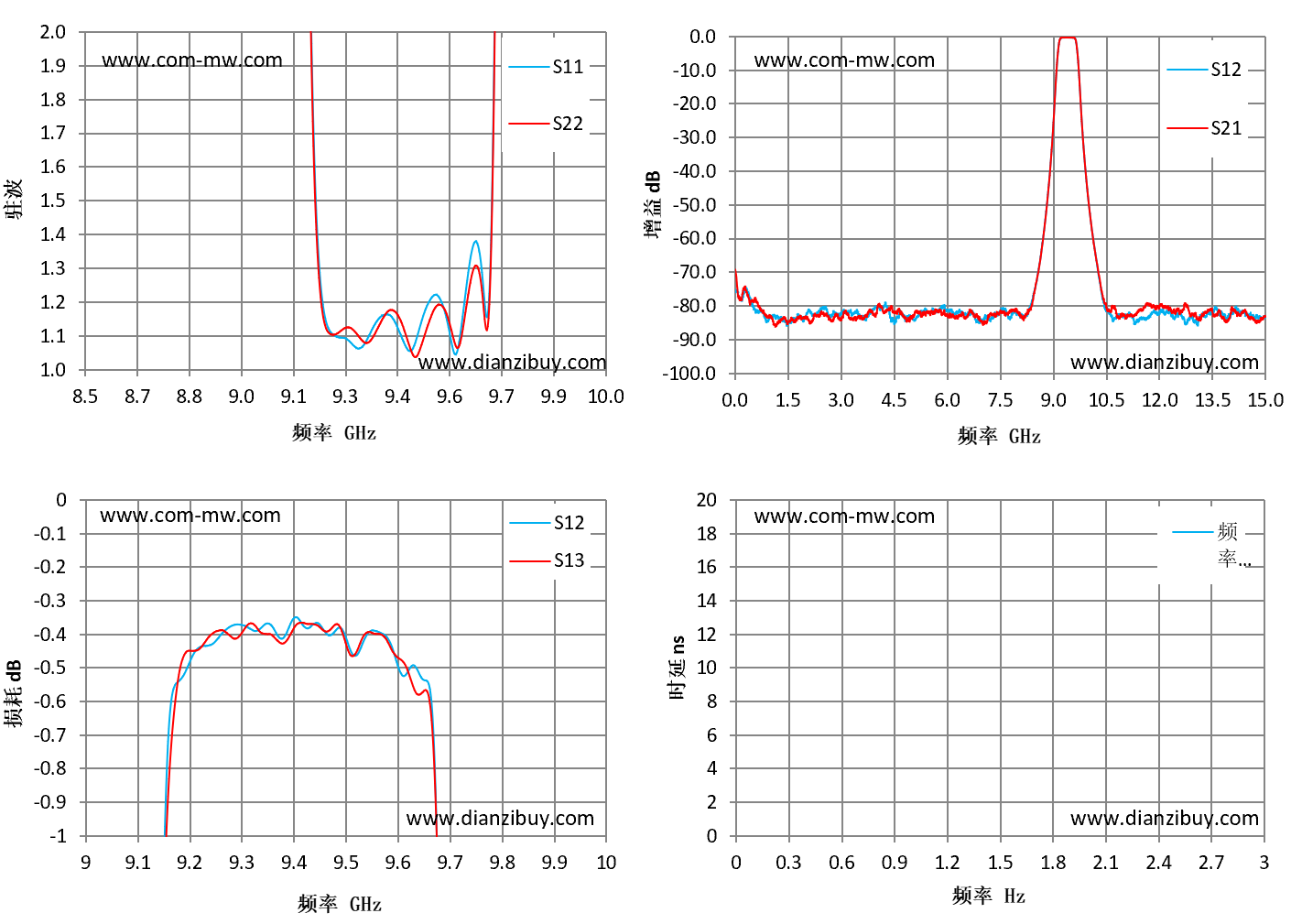

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 8.5 | 354.62 | 177.35 | -76.51 |
| 8.61 | 168.42 | 185.14 | -67.97 |
| 8.71 | 92.35 | 186.95 | -60.58 |
| 8.82 | 59.51 | 163.63 | -50.5 |
| 8.93 | 42.33 | 140.8 | -37.63 |
| 9.04 | 30.72 | 73.38 | -21.21 |
| 9.14 | 2.81 | 2.76 | -2.05 |
| 9.25 | 1.09 | 1.12 | -0.42 |
| 9.36 | 1.16 | 1.16 | -0.38 |
| 9.46 | 1.11 | 1.05 | -0.39 |
| 9.57 | 1.05 | 1.07 | -0.4 |
| 9.68 | 2.15 | 2.07 | -1.41 |
| 9.79 | 39.09 | 65.36 | -22.84 |
| 9.89 | 36.32 | 98.59 | -37.04 |
| 10 | 36.95 | 127.2 | -48.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
