通带频率 8~11GHz,DC-7GHz≥60dB,12-19GHz≥60dB,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 11 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 60 | dB | ||
| 带外抑制 | 12-19 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

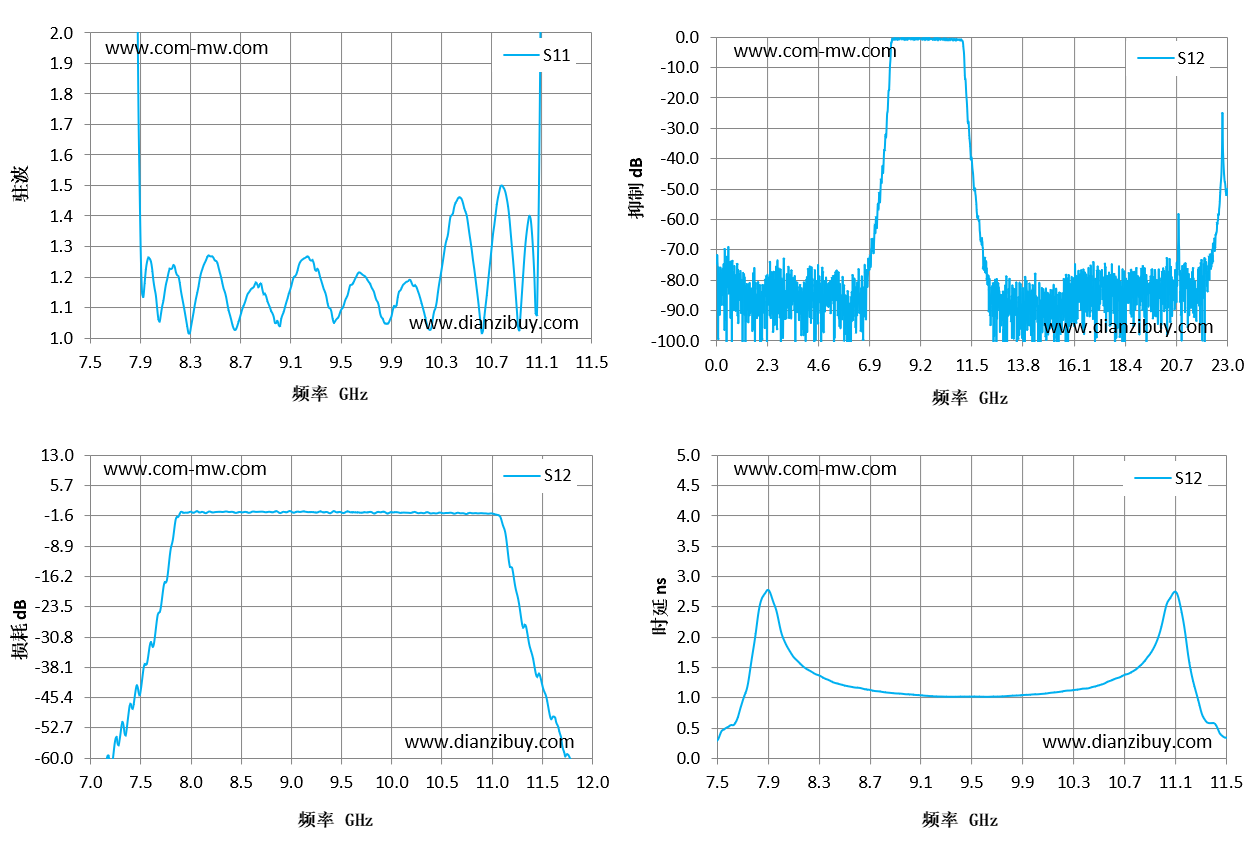

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.5 | 48.56 | -43.67 | 0.29 |
| 7.79 | 16.96 | -11.15 | 1.91 |
| 8.07 | 1.1 | -0.52 | 1.76 |
| 8.36 | 1.17 | -0.51 | 1.3 |
| 8.64 | 1.03 | -0.57 | 1.15 |
| 8.93 | 1.1 | -0.58 | 1.07 |
| 9.21 | 1.26 | -0.64 | 1.02 |
| 9.5 | 1.09 | -0.72 | 1.02 |
| 9.79 | 1.12 | -0.58 | 1.03 |
| 10.07 | 1.17 | -0.74 | 1.06 |
| 10.36 | 1.37 | -0.65 | 1.14 |
| 10.64 | 1.07 | -0.93 | 1.32 |
| 10.93 | 1.08 | -0.96 | 1.82 |
| 11.21 | 31.36 | -15.19 | 1.57 |
| 11.5 | 80.76 | -42.25 | 0.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
