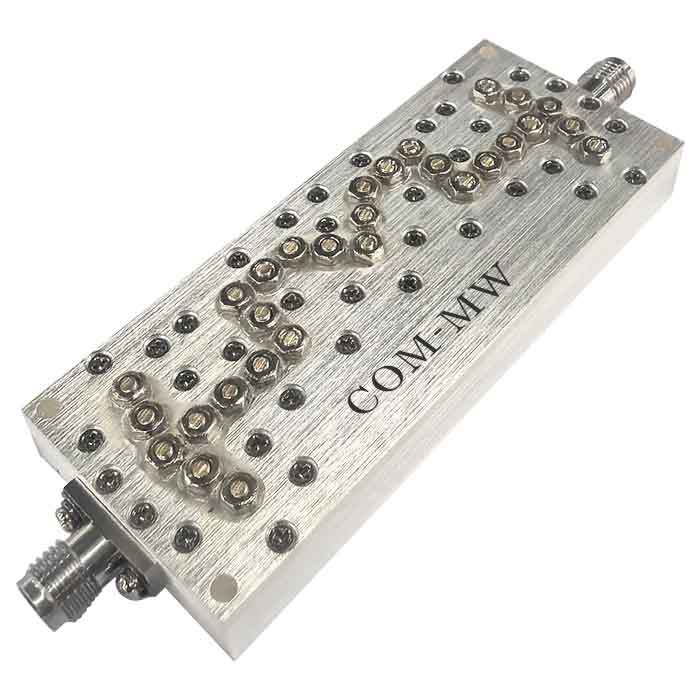

通带频率 9290~9790MHz, DC-9240MHz≥40dB, 9840-13000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9290 | ~ | 9790 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-9240 | MHz≥ | 40 | dB | ||
| 带外抑制 | 9840-13000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

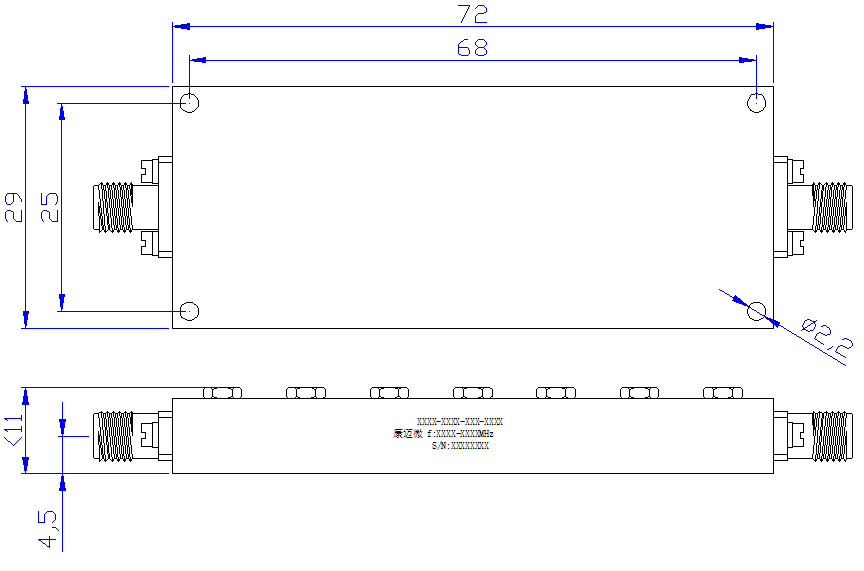

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

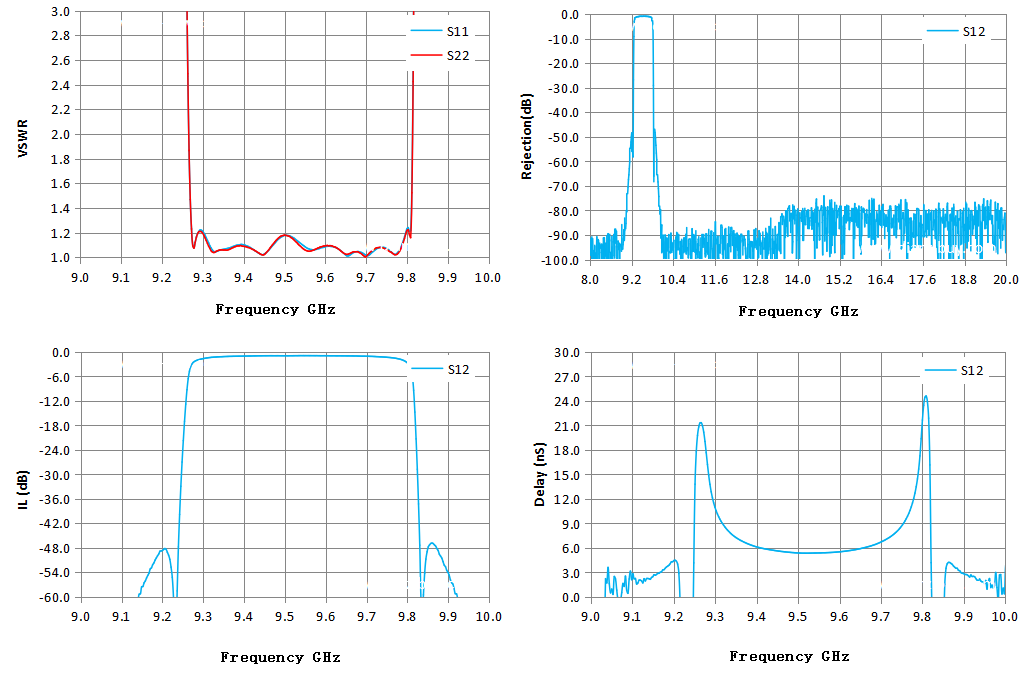

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 9.00 | 43.73 | 43.54 | -74.84 | -86.79 | -41.99 |
| 9.07 | 37.99 | 30.59 | -76.82 | -98.14 | -0.37 |
| 9.14 | 33.96 | 30.46 | -60.56 | -102.08 | 2.22 |
| 9.21 | 19.64 | 17.70 | -48.39 | -91.40 | 4.02 |
| 9.29 | 1.21 | 1.21 | -1.84 | -86.58 | 12.88 |
| 9.36 | 1.07 | 1.06 | -1.09 | -89.79 | 6.98 |
| 9.43 | 1.05 | 1.05 | -0.94 | -84.98 | 5.82 |
| 9.50 | 1.18 | 1.18 | -0.92 | -84.12 | 5.38 |
| 9.57 | 1.06 | 1.06 | -0.89 | -80.56 | 5.42 |
| 9.64 | 1.05 | 1.05 | -0.93 | -82.09 | 5.79 |
| 9.71 | 1.02 | 1.04 | -1.07 | -83.30 | 6.98 |
| 9.79 | 1.11 | 1.09 | -1.96 | -81.91 | 14.45 |
| 9.86 | 21.30 | 20.10 | -46.83 | -84.06 | 4.07 |
| 9.93 | 36.06 | 31.78 | -62.05 | -79.86 | 2.25 |
| 10.00 | 38.93 | 35.36 | -77.06 | -79.93 | 0.40 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
