通带频率 6~12GHz, DC-4.8GHz≥40dB, 4.8-5.5GHz≥10dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-4.8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 4.8-5.5 | GHz≥ | 10 | dB | ||
| 带外抑制 | 12.5-13 | GHz≥ | 10 | dB | ||
| 带外抑制 | 13-23 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

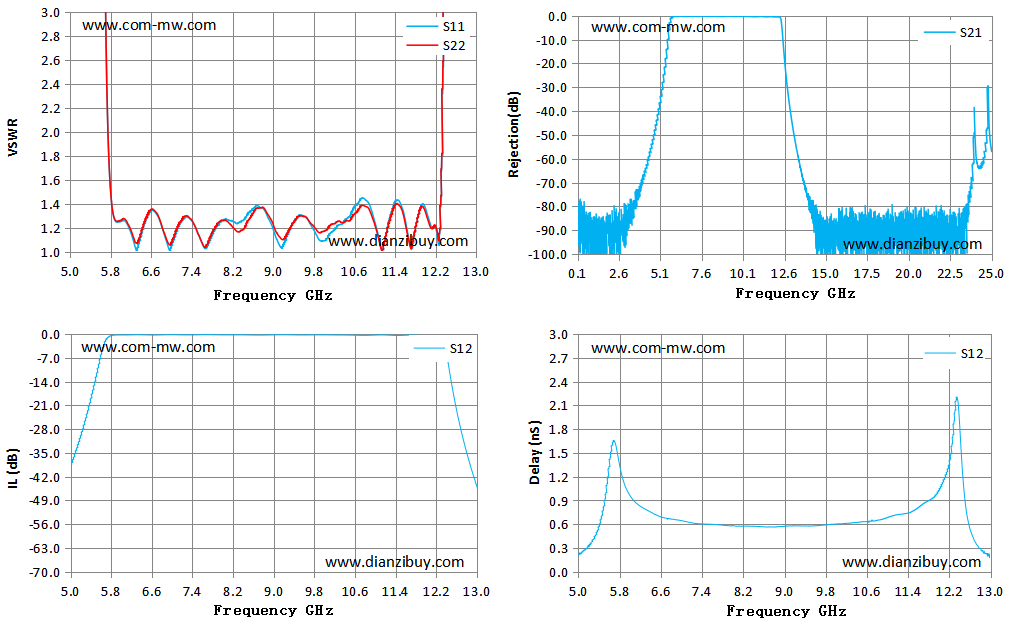

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 5.00 | 293.40 | 449.88 | -39.17 | 0.22 |
| 5.57 | 15.45 | 15.40 | -8.30 | 1.17 |
| 6.14 | 1.22 | 1.23 | -0.26 | 0.86 |
| 6.71 | 1.31 | 1.32 | -0.28 | 0.68 |
| 7.29 | 1.29 | 1.30 | -0.26 | 0.61 |
| 7.86 | 1.20 | 1.21 | -0.23 | 0.59 |
| 8.43 | 1.27 | 1.20 | -0.25 | 0.57 |
| 9.00 | 1.19 | 1.23 | -0.25 | 0.57 |
| 9.57 | 1.30 | 1.30 | -0.28 | 0.58 |
| 10.14 | 1.16 | 1.23 | -0.27 | 0.61 |
| 10.71 | 1.43 | 1.37 | -0.38 | 0.64 |
| 11.29 | 1.27 | 1.26 | -0.35 | 0.73 |
| 11.86 | 1.31 | 1.31 | -0.42 | 0.92 |
| 12.43 | 12.24 | 13.73 | -8.22 | 1.50 |
| 13.00 | 101.43 | 117.25 | -44.96 | 0.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
