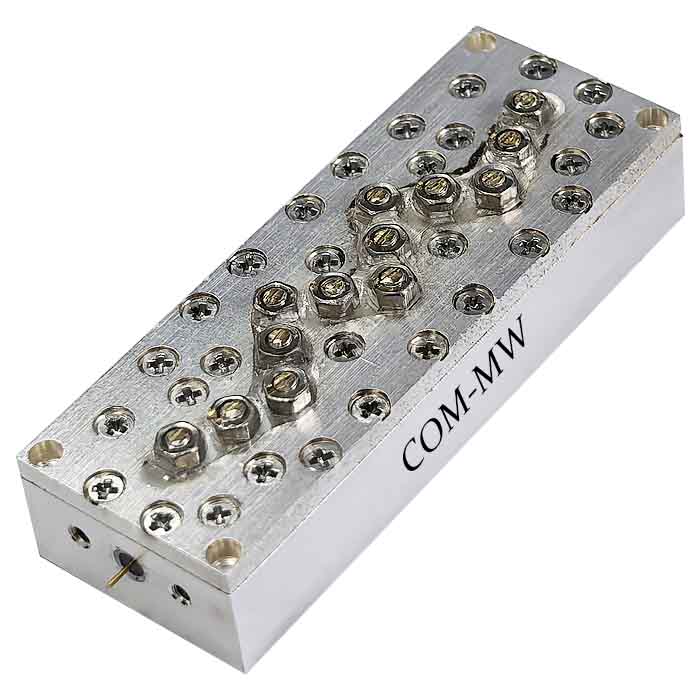

通带频率 9230~9470MHz, DC-7800MHz≥80dBc, 9800-15000MHz≥80dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9230 | ~ | 9470 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-7800 | MHz≥ | 80 | dBc | ||
| 带外抑制 | 9800-15000 | MHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.5 |

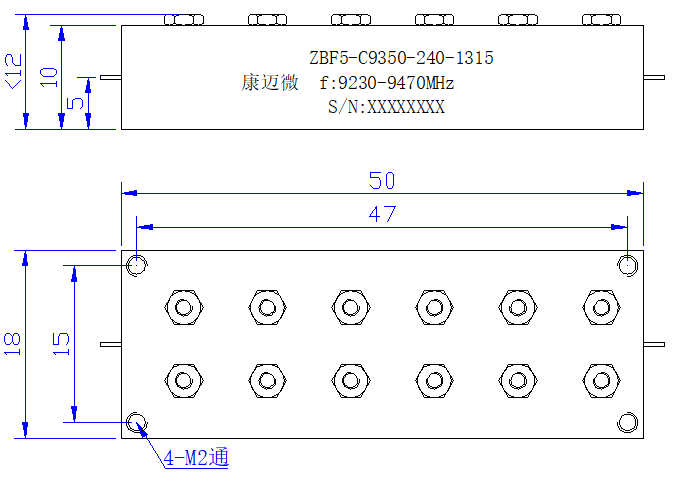

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

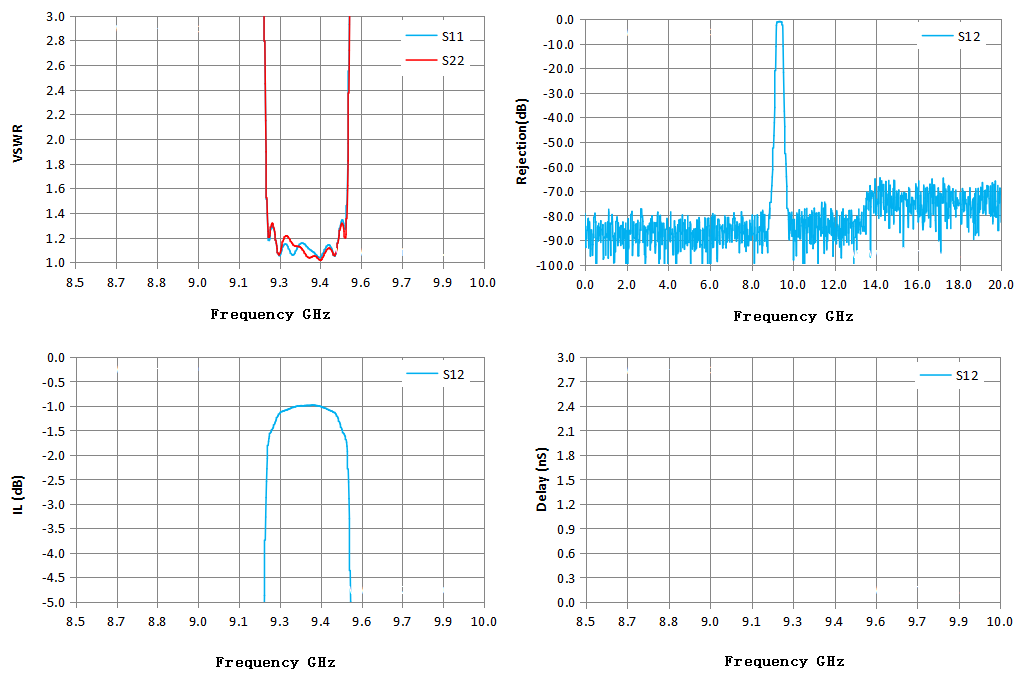

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 8.50 | 212.53 | 119.07 | -90.79 | -79.25 | 119.07 |
| 8.61 | 176.77 | 120.55 | -85.24 | -94.76 | 120.55 |
| 8.71 | 195.71 | 104.58 | -94.89 | -84.29 | 104.58 |
| 8.82 | 213.59 | 118.37 | -79.77 | -96.02 | 118.37 |
| 8.93 | 118.81 | 96.25 | -74.11 | -85.86 | 96.25 |
| 9.04 | 70.70 | 58.96 | -57.24 | -81.05 | 58.96 |
| 9.14 | 30.31 | 30.01 | -29.65 | -95.26 | 30.01 |
| 9.25 | 1.05 | 1.06 | -1.15 | -81.69 | 1.06 |
| 9.36 | 1.11 | 1.04 | -0.98 | -77.13 | 1.04 |
| 9.46 | 1.09 | 1.10 | -1.21 | -77.95 | 1.10 |
| 9.57 | 30.81 | 23.13 | -33.67 | -72.15 | 23.13 |
| 9.68 | 68.39 | 47.97 | -64.23 | -75.11 | 47.97 |
| 9.79 | 82.24 | 60.82 | -86.51 | -73.60 | 60.82 |
| 9.89 | 146.99 | 64.30 | -87.66 | -76.03 | 64.30 |
| 10.00 | 208.32 | 103.22 | -85.69 | -82.72 | 103.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
