中心频率 100MHz, DC-90MHz≥28dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | 点频 | / | 100 | MHz | ||
| 中心损耗 | / | / | 5.5 | dB | ||
| 带外抑制 | DC-90 | MHz≥ | 28 | dB | ||
| 带外抑制 | 110-1000 | MHz≥ | 33 | dB | ||
| 中心驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

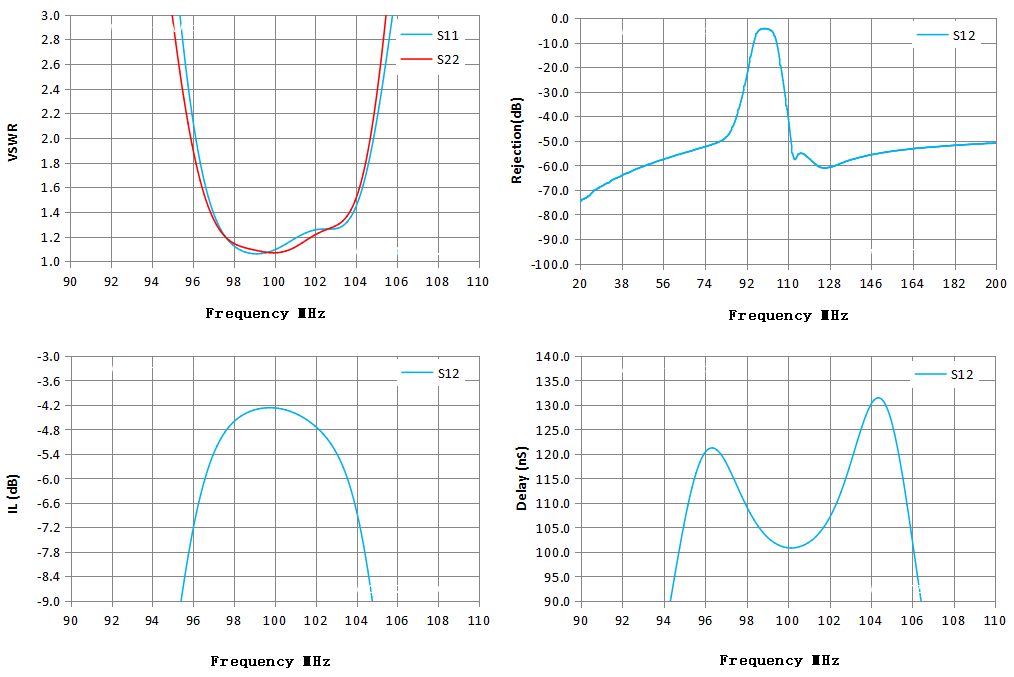

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 50.00 | 263.99 | 240.64 | -59.51 | -59.51 | 3.05 |
| 57.00 | 257.05 | 208.45 | -57.30 | -57.30 | 5.59 |
| 64.00 | 190.24 | 162.39 | -55.26 | -55.26 | 4.06 |
| 71.00 | 118.02 | 103.21 | -53.21 | -53.21 | 5.75 |
| 79.00 | 61.87 | 53.82 | -50.88 | -50.88 | 3.40 |
| 86.00 | 30.13 | 24.33 | -44.46 | -44.46 | -7.22 |
| 93.00 | 8.48 | 6.32 | -19.65 | -19.65 | 59.45 |
| 100.00 | 1.09 | 1.07 | -4.27 | -4.27 | 100.88 |
| 107.00 | 4.44 | 5.94 | -20.38 | -20.38 | 75.82 |
| 114.00 | 14.84 | 23.83 | -56.22 | -56.22 | -25.61 |
| 121.00 | 31.26 | 44.37 | -58.79 | -58.79 | 23.84 |
| 129.00 | 53.14 | 68.17 | -60.58 | -60.58 | 15.63 |
| 136.00 | 74.09 | 79.19 | -58.10 | -58.10 | 8.67 |
| 143.00 | 95.57 | 91.98 | -56.31 | -56.31 | 6.15 |
| 150.00 | 110.11 | 95.89 | -55.01 | -55.01 | 2.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
