通带频率 80~120MHz, DC-40MHz≥40dB, 160-1000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 80 | ~ | 120 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-40 | MHz≥ | 40 | dB | ||
| 带外抑制 | 160-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

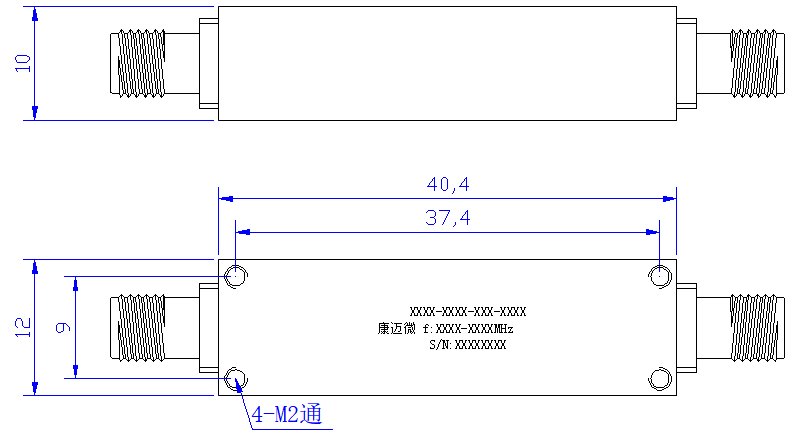

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

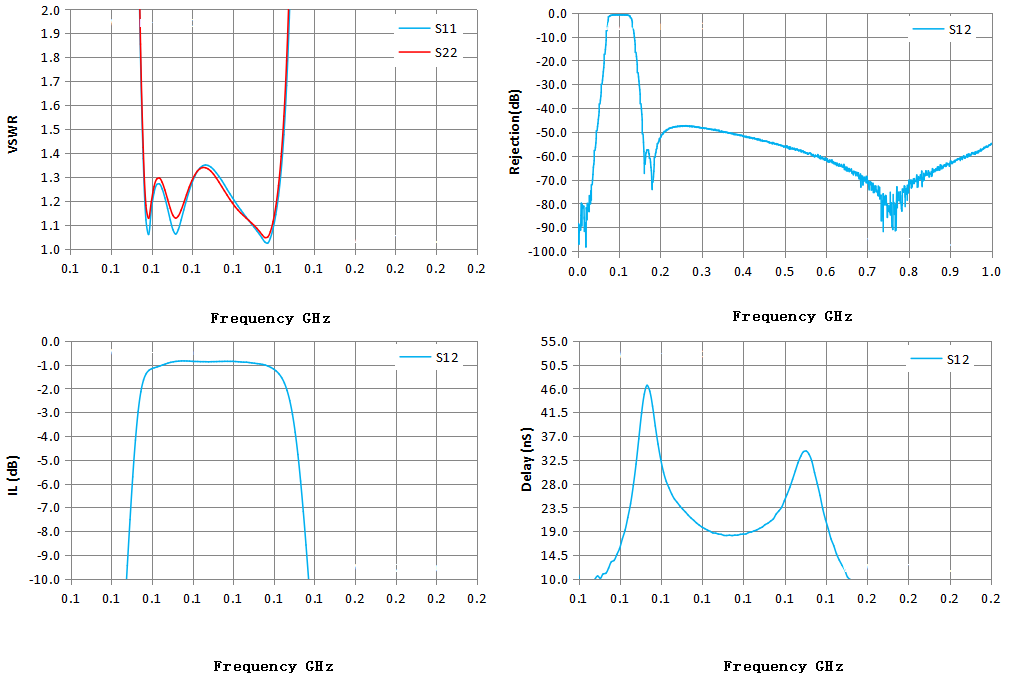

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.05 | 68.90 | 105.94 | -46.42 | 10.69 |
| 0.06 | 43.20 | 55.28 | -29.96 | 11.03 |
| 0.07 | 12.67 | 13.75 | -11.46 | 27.65 |
| 0.08 | 1.16 | 1.20 | -1.17 | 32.55 |
| 0.09 | 1.08 | 1.14 | -0.85 | 22.03 |
| 0.10 | 1.35 | 1.34 | -0.87 | 18.62 |
| 0.11 | 1.21 | 1.19 | -0.86 | 18.45 |
| 0.13 | 1.68 | 1.79 | -2.08 | 31.96 |
| 0.14 | 11.64 | 14.19 | -13.29 | 21.18 |
| 0.15 | 30.47 | 36.98 | -30.45 | 9.54 |
| 0.16 | 48.61 | 55.69 | -54.30 | -13.54 |
| 0.17 | 66.64 | 74.32 | -57.63 | -3.12 |
| 0.18 | 84.96 | 92.76 | -70.21 | -28.04 |
| 0.19 | 102.42 | 103.53 | -58.51 | 4.04 |
| 0.20 | 106.10 | 119.27 | -52.79 | 6.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
