通带频率 950~1050MHz, DC-800MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1050 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1350-4500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

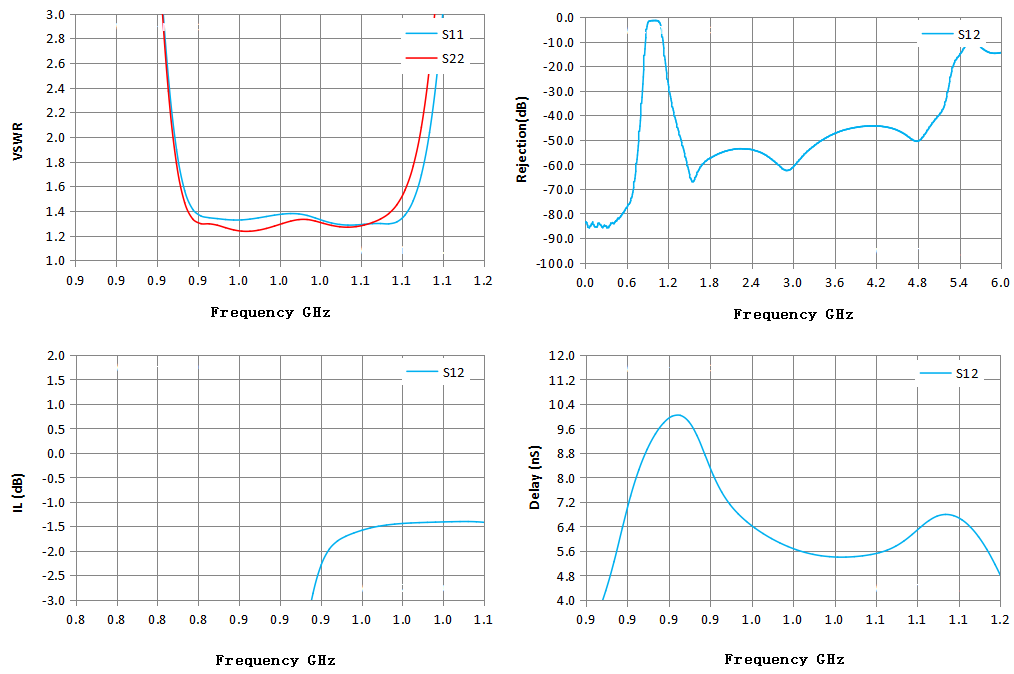

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.60 | 418.23 | 234.05 | -78.96 | -78.96 | -17.34 |
| 0.66 | 179.70 | 155.12 | -76.31 | -76.31 | -16.21 |
| 0.73 | 105.32 | 106.60 | -69.41 | -69.41 | -1.26 |
| 0.79 | 65.86 | 75.17 | -54.35 | -54.35 | 0.41 |
| 0.86 | 22.79 | 26.37 | -27.26 | -27.26 | 3.54 |
| 0.92 | 2.49 | 2.37 | -3.76 | -3.76 | 10.03 |
| 0.99 | 1.34 | 1.24 | -1.45 | -1.45 | 6.01 |
| 1.05 | 1.29 | 1.27 | -1.41 | -1.41 | 5.41 |
| 1.11 | 1.69 | 2.08 | -2.51 | -2.51 | 6.74 |
| 1.18 | 23.93 | 32.16 | -17.33 | -17.33 | 2.68 |
| 1.24 | 69.16 | 78.36 | -29.52 | -29.52 | 1.11 |
| 1.31 | 109.64 | 93.14 | -39.56 | -39.56 | 0.64 |
| 1.37 | 129.39 | 98.19 | -46.18 | -46.18 | 0.50 |
| 1.44 | 146.62 | 101.60 | -52.97 | -52.97 | 0.20 |
| 1.50 | 126.31 | 88.84 | -59.85 | -59.85 | -0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
