通带频率 900~1100MHz, DC-750MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 900 | ~ | 1100 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-750 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1500-4500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

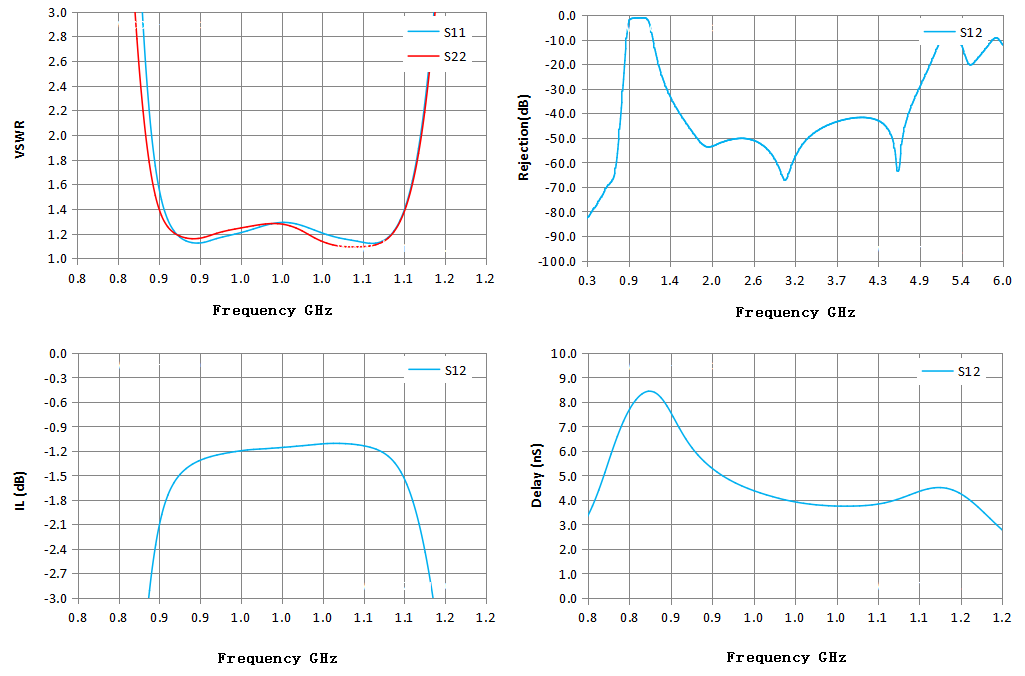

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 412.42 | 195.16 | -74.13 | -74.13 | 0.53 |
| 0.58 | 230.80 | 139.08 | -69.67 | -69.67 | 0.38 |
| 0.66 | 116.26 | 86.86 | -66.79 | -66.79 | -1.09 |
| 0.74 | 60.82 | 45.58 | -48.60 | -48.60 | 0.08 |
| 0.81 | 25.33 | 17.14 | -23.61 | -23.61 | 3.76 |
| 0.89 | 1.32 | 1.26 | -1.74 | -1.74 | 6.93 |
| 0.97 | 1.22 | 1.25 | -1.19 | -1.19 | 4.29 |
| 1.05 | 1.19 | 1.12 | -1.11 | -1.11 | 3.75 |
| 1.13 | 1.63 | 1.60 | -1.82 | -1.82 | 4.45 |
| 1.21 | 16.42 | 15.46 | -10.63 | -10.63 | 2.55 |
| 1.29 | 57.20 | 51.24 | -20.84 | -20.84 | 1.13 |
| 1.36 | 85.30 | 72.78 | -27.50 | -27.50 | 0.75 |
| 1.44 | 106.52 | 87.62 | -32.92 | -32.92 | 0.57 |
| 1.52 | 95.58 | 82.45 | -37.60 | -37.60 | 0.44 |
| 1.60 | 82.36 | 73.40 | -41.33 | -41.33 | 0.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
