通带频率 875~1125MHz, DC-700MHz≥38dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 875 | ~ | 1125 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 38 | dB | ||
| 带外抑制 | 1300-3000 | MHz≥ | 28 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

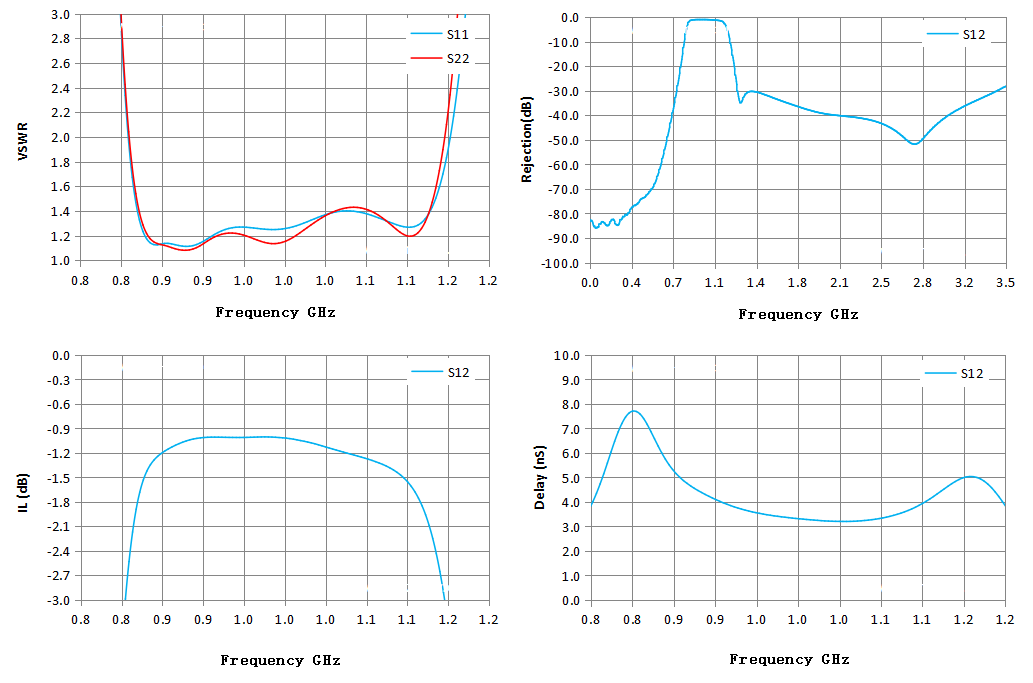

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 351.80 | 189.83 | -72.79 | -72.79 | 1.34 |
| 0.58 | 202.06 | 135.40 | -66.81 | -66.81 | 2.47 |
| 0.66 | 96.95 | 82.26 | -52.66 | -52.66 | 1.54 |
| 0.74 | 51.76 | 46.81 | -33.72 | -33.72 | 1.63 |
| 0.81 | 12.98 | 13.07 | -12.46 | -12.46 | 4.74 |
| 0.89 | 1.13 | 1.10 | -1.13 | -1.13 | 4.87 |
| 0.97 | 1.26 | 1.17 | -1.01 | -1.01 | 3.48 |
| 1.05 | 1.39 | 1.39 | -1.15 | -1.15 | 3.20 |
| 1.13 | 1.27 | 1.20 | -1.68 | -1.68 | 4.12 |
| 1.21 | 6.98 | 11.51 | -12.46 | -12.46 | 3.33 |
| 1.29 | 25.99 | 51.20 | -34.89 | -34.89 | -5.04 |
| 1.36 | 44.11 | 76.02 | -30.37 | -30.37 | 0.55 |
| 1.44 | 67.64 | 102.05 | -30.81 | -30.81 | 0.60 |
| 1.52 | 73.42 | 99.84 | -32.19 | -32.19 | 0.52 |
| 1.60 | 72.05 | 89.49 | -33.68 | -33.68 | 0.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
