通带频率1020~1040MHz, DC-970MHz≥40dB, 1090-3000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1020 | ~ | 1040 | MHz |
| 通带损耗 | / | / | 10 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-970 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1090-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

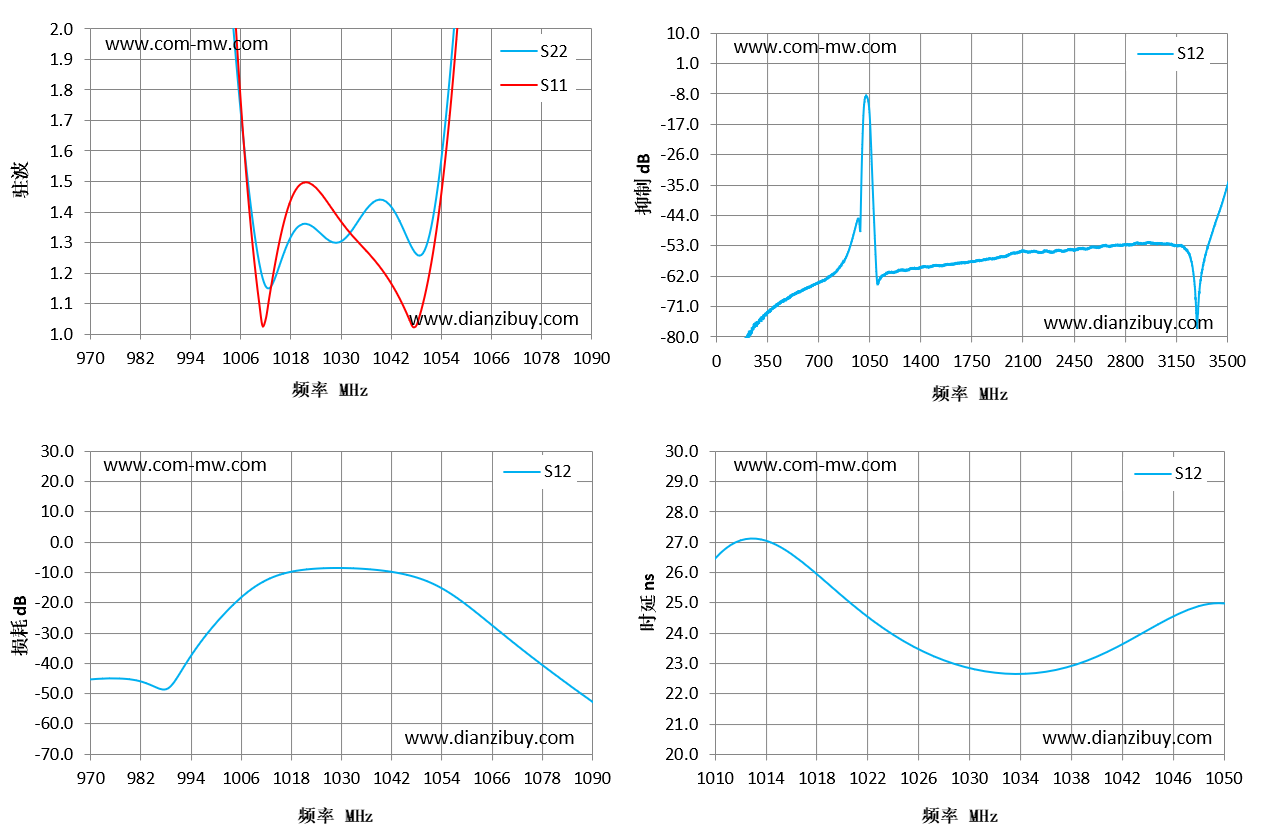

| 频率 MHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 970 | 11.63 | 17.98 | -45.34 | 2.45 |
| 979 | 8.65 | 13.32 | -45.16 | 0.68 |
| 987 | 6.21 | 9.11 | -48.41 | -25.81 |
| 996 | 3.87 | 5.07 | -35.04 | 3.35 |
| 1004 | 2.18 | 2.39 | -21.84 | 19.65 |
| 1013 | 1.15 | 1.12 | -12 | 27.12 |
| 1021 | 1.36 | 1.5 | -9.14 | 24.93 |
| 1030 | 1.3 | 1.38 | -8.54 | 22.88 |
| 1039 | 1.44 | 1.24 | -9.19 | 22.97 |
| 1047 | 1.3 | 1.05 | -11.07 | 24.63 |
| 1056 | 1.72 | 1.61 | -16.25 | 23.28 |
| 1064 | 3.28 | 3.12 | -24.33 | 16.35 |
| 1073 | 5.96 | 5.78 | -35.04 | 9.66 |
| 1081 | 8.54 | 8.25 | -43.5 | 7.34 |
| 1090 | 11.48 | 11 | -52.34 | 8.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
