通带频率960~1225MHz, DC-830MHz≥40dB, 1400-5000MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 960 | ~ | 1225 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-830 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1400-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

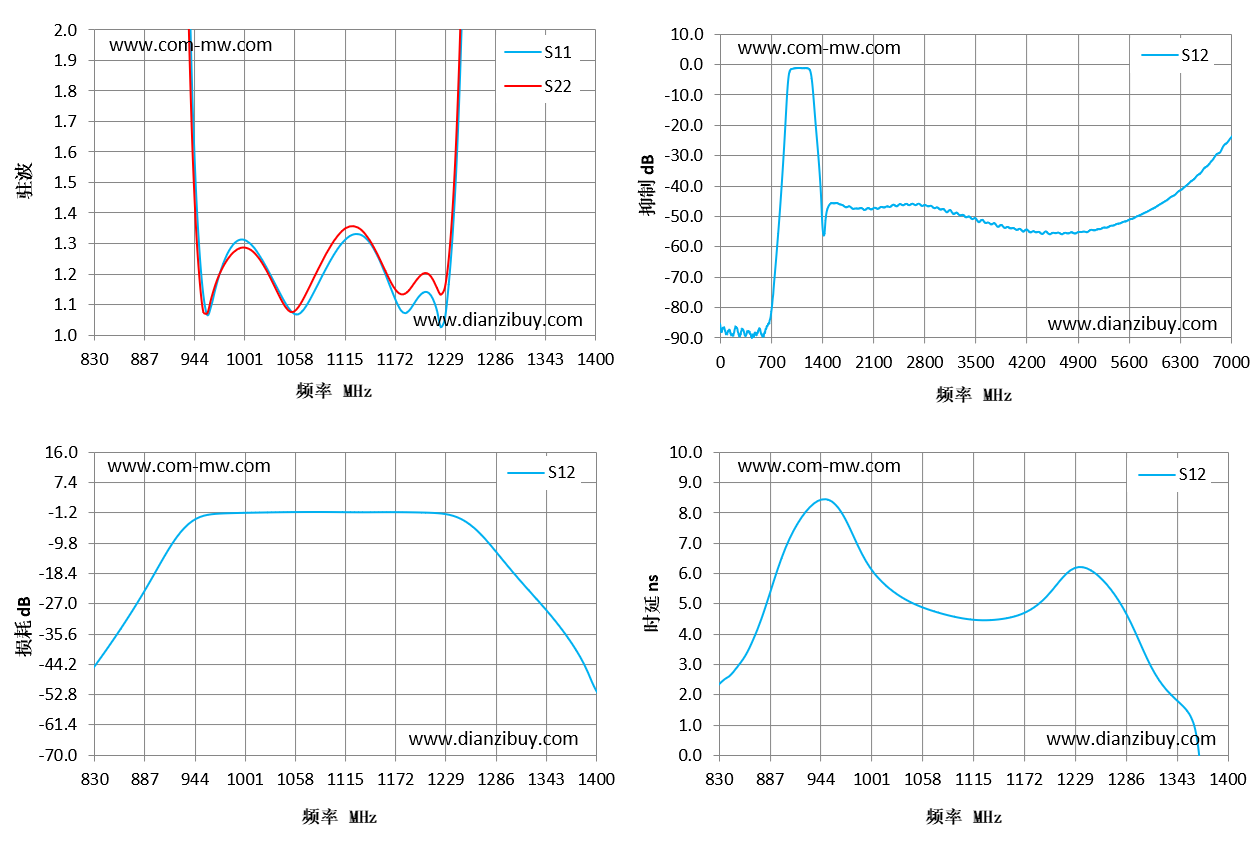

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 830 | 105.51 | 50.71 | -45.46 | 2.3 |
| 871 | 54.33 | 29.84 | -30.75 | 3.83 |
| 911 | 15.53 | 11.28 | -13.68 | 7.14 |
| 952 | 1.28 | 1.19 | -2.43 | 8.45 |
| 993 | 1.3 | 1.27 | -1.3 | 6.65 |
| 1034 | 1.2 | 1.18 | -1.11 | 5.29 |
| 1074 | 1.1 | 1.14 | -1.01 | 4.75 |
| 1115 | 1.3 | 1.34 | -1.05 | 4.48 |
| 1156 | 1.26 | 1.26 | -1.06 | 4.52 |
| 1196 | 1.1 | 1.16 | -1.11 | 5.1 |
| 1237 | 1.17 | 1.25 | -1.81 | 6.21 |
| 1278 | 7.97 | 9.17 | -8.63 | 5.29 |
| 1319 | 29.64 | 45.53 | -21.95 | 2.69 |
| 1359 | 43.99 | 73.64 | -32.32 | 1.46 |
| 1400 | 62.06 | 99.31 | -51.61 | -4.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
