通带频率960~1225MHz, DC-800MHz≥40dB, 1400-3000MHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 960 | ~ | 1225 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1400-3000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

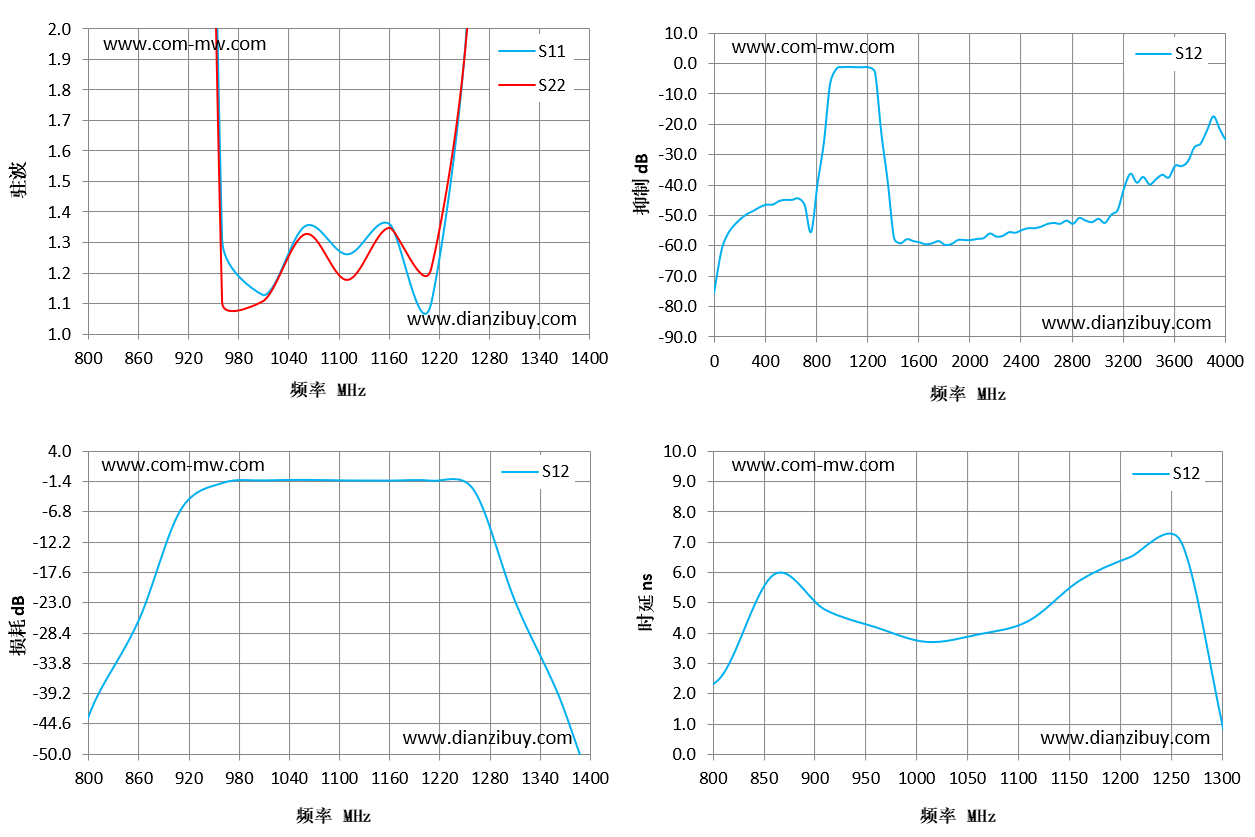

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 800 | 49.06 | 57.03 | -55.4 | 0.9 |
| 843 | 40.44 | 45.35 | -39.66 | 2.65 |
| 886 | 30.13 | 36.04 | -25.98 | 5.93 |
| 929 | 11.93 | 11.92 | -6.37 | 4.77 |
| 971 | 1.31 | 1.1 | -1.61 | 4.19 |
| 1014 | 1.13 | 1.11 | -1.16 | 3.7 |
| 1057 | 1.13 | 1.11 | -1.16 | 3.7 |
| 1100 | 1.35 | 1.33 | -1.08 | 3.95 |
| 1143 | 1.26 | 1.18 | -1.18 | 4.4 |
| 1186 | 1.36 | 1.35 | -1.2 | 5.72 |
| 1229 | 1.1 | 1.21 | -1.22 | 6.5 |
| 1271 | 2.41 | 2.34 | -2.8 | 7 |
| 1314 | 14.38 | 15.01 | -22.83 | -0.34 |
| 1357 | 14.38 | 15.01 | -22.83 | -0.34 |
| 1400 | 24.18 | 24.73 | -38.85 | -4.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
