通带频率700~1700MHz, DC-580MHz≥40dB, 2-5GHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-580 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2-5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

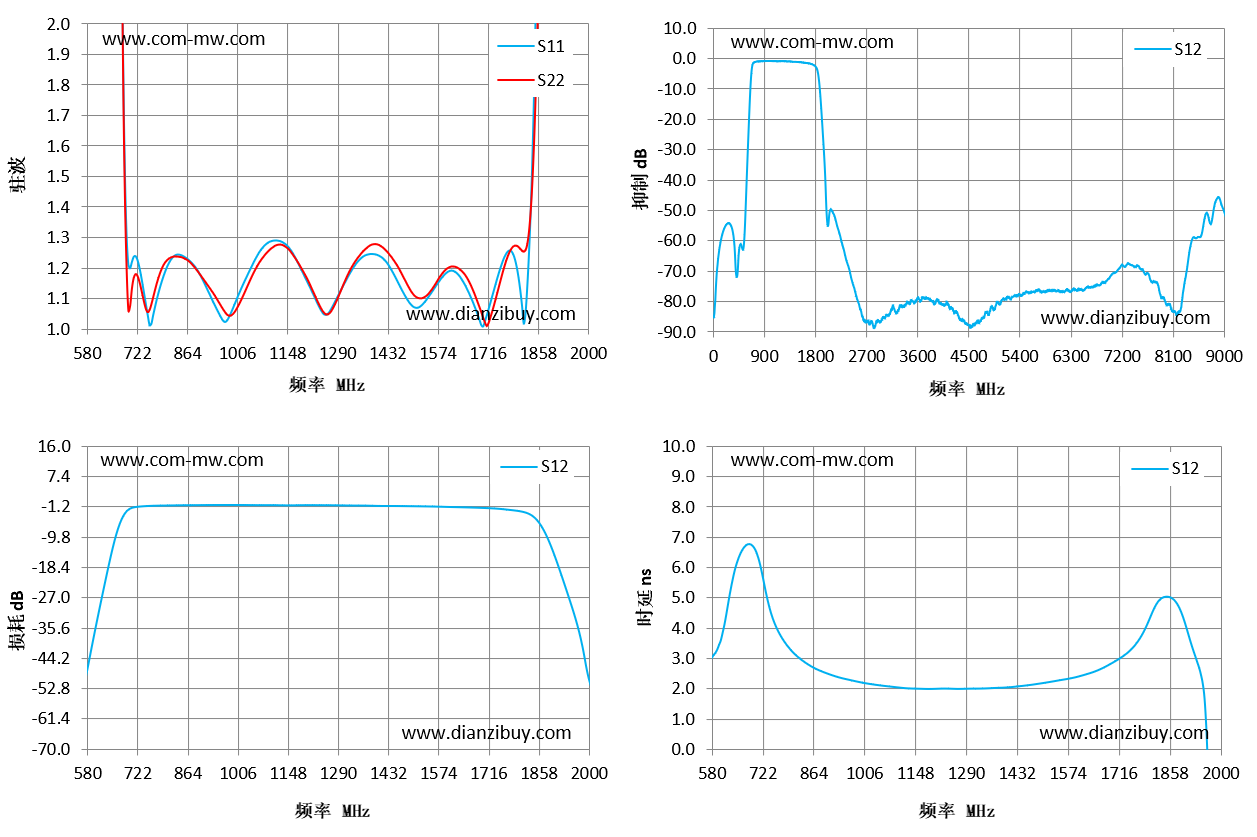

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 580 | 42.34 | 61.5 | -48.98 | 2.98 |
| 681 | 1.88 | 1.83 | -3.78 | 6.78 |
| 783 | 1.12 | 1.17 | -0.88 | 3.6 |
| 884 | 1.21 | 1.21 | -0.75 | 2.61 |
| 986 | 1.05 | 1.04 | -0.69 | 2.25 |
| 1087 | 1.28 | 1.25 | -0.74 | 2.07 |
| 1189 | 1.19 | 1.2 | -0.75 | 2 |
| 1290 | 1.1 | 1.09 | -0.79 | 2.01 |
| 1391 | 1.25 | 1.28 | -0.93 | 2.04 |
| 1493 | 1.09 | 1.14 | -1.02 | 2.17 |
| 1594 | 1.18 | 1.19 | -1.22 | 2.38 |
| 1696 | 1.01 | 1.05 | -1.51 | 2.85 |
| 1797 | 1.2 | 1.27 | -2.35 | 4.14 |
| 1899 | 10.31 | 5.07 | -13.54 | 4.37 |
| 2000 | 29.14 | 12.59 | -48.92 | -2.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
