通带频率 1120~1280MHz,DC-920MHz≥45dB,1480-2500MHz≥45dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1120 | ~ | 1280 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-920 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1480-2500 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

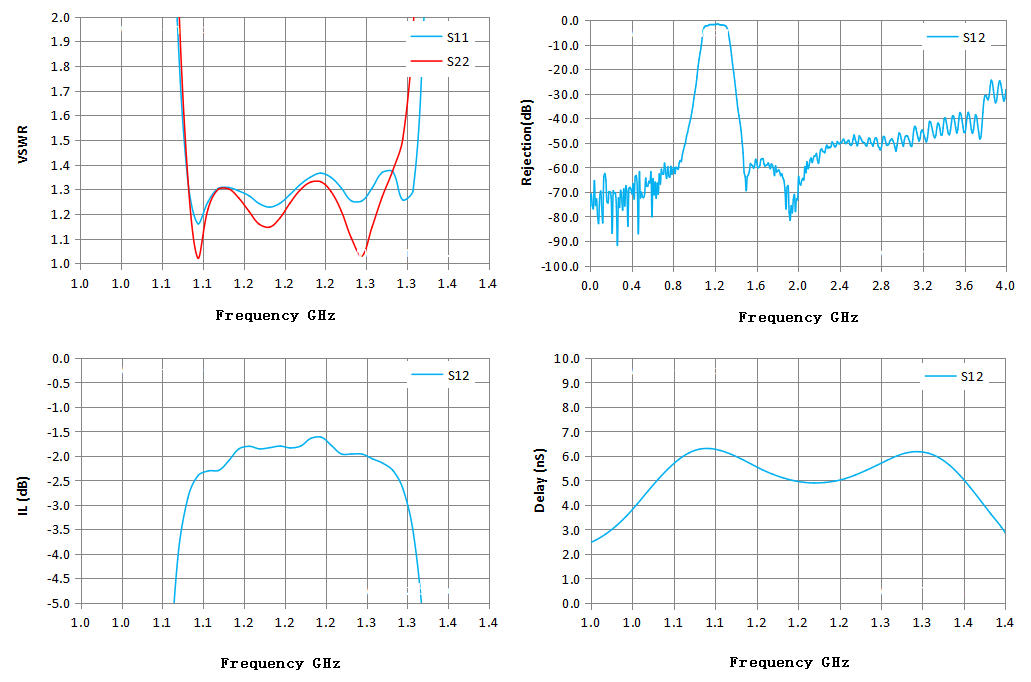

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.10 | 2259.17 | 13442.28 | -82.84 | -82.84 | -4.45 |
| 0.38 | 349.52 | 479.56 | -83.99 | -83.99 | -3.13 |
| 0.66 | 88.97 | 110.61 | -66.40 | -66.40 | 1.68 |
| 0.94 | 23.29 | 42.21 | -47.28 | -47.28 | 2.12 |
| 1.21 | 1.28 | 1.24 | -1.84 | -1.84 | 4.93 |
| 1.49 | 30.49 | 44.06 | -62.12 | -62.12 | -3.70 |
| 1.77 | 28.43 | 25.40 | -60.56 | -60.56 | 0.20 |
| 2.05 | 21.25 | 15.30 | -64.51 | -64.51 | 0.14 |
| 2.33 | 17.29 | 12.89 | -51.48 | -51.48 | 0.64 |
| 2.61 | 14.04 | 10.12 | -47.90 | -47.90 | 0.34 |
| 2.89 | 11.12 | 7.12 | -49.41 | -49.41 | 0.11 |
| 3.16 | 7.83 | 7.22 | -47.84 | -47.84 | 0.24 |
| 3.44 | 6.21 | 8.69 | -43.93 | -43.93 | 0.27 |
| 3.72 | 7.79 | 9.52 | -39.52 | -39.52 | -1.27 |
| 4.00 | 9.71 | 10.66 | -28.31 | -28.31 | 2.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
