通带频率1100~1300MHz, DC-900MHz≥40dB, 1500-3000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1300 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1500-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

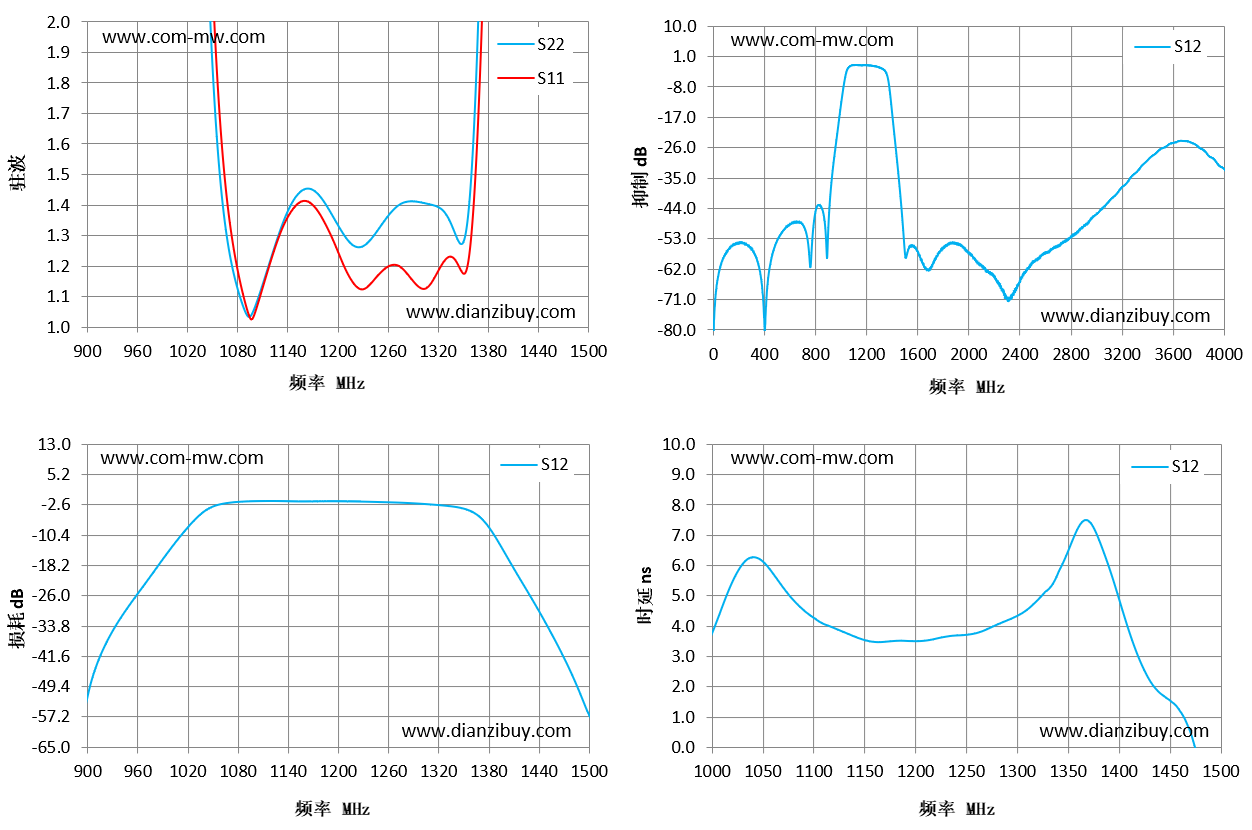

| 频率 MHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 900 | 20 | 30.41 | -53.23 | -12.68 |
| 943 | 18.25 | 24.19 | -30.97 | 1.9 |
| 986 | 12.19 | 15.64 | -18.06 | 2.83 |
| 1029 | 3.9 | 4.66 | -6.44 | 5.98 |
| 1071 | 1.24 | 1.34 | -2.06 | 5.22 |
| 1114 | 1.17 | 1.16 | -1.63 | 4 |
| 1157 | 1.45 | 1.41 | -1.75 | 3.47 |
| 1200 | 1.34 | 1.25 | -1.7 | 3.49 |
| 1243 | 1.3 | 1.15 | -1.86 | 3.68 |
| 1286 | 1.41 | 1.17 | -2.17 | 4.11 |
| 1329 | 1.37 | 1.22 | -2.85 | 5.15 |
| 1371 | 2.25 | 1.86 | -6 | 7.43 |
| 1414 | 11.57 | 7.91 | -20.41 | 3.41 |
| 1457 | 20.68 | 13.22 | -36.58 | 1.31 |
| 1500 | 25.05 | 15.68 | -56.2 | -8.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
