通带频率 1100~1300MHz, DC-900MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1300 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1700-5500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

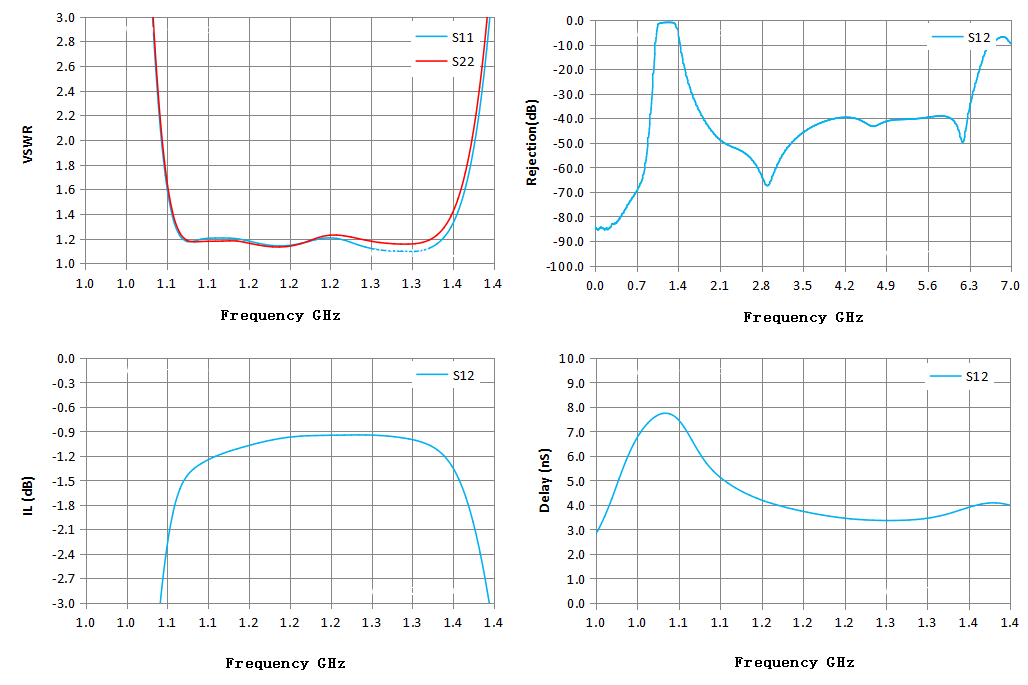

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 4323.63 | 288.42 | -78.67 | -78.67 | -14.53 |
| 0.61 | 969.70 | 257.87 | -74.04 | -74.04 | 0.10 |
| 0.71 | 219.60 | 151.53 | -70.56 | -70.56 | 0.20 |
| 0.82 | 110.37 | 106.02 | -64.86 | -64.86 | -0.59 |
| 0.93 | 55.07 | 54.41 | -47.87 | -47.87 | 0.30 |
| 1.04 | 10.11 | 10.04 | -11.46 | -11.46 | 6.49 |
| 1.14 | 1.20 | 1.18 | -1.17 | -1.17 | 4.71 |
| 1.25 | 1.20 | 1.23 | -0.95 | -0.95 | 3.43 |
| 1.36 | 1.29 | 1.38 | -1.32 | -1.32 | 3.88 |
| 1.46 | 15.51 | 16.75 | -10.35 | -10.35 | 2.39 |
| 1.57 | 68.73 | 61.09 | -23.38 | -23.38 | 0.87 |
| 1.68 | 85.93 | 72.07 | -31.31 | -31.31 | 0.55 |
| 1.79 | 81.06 | 69.22 | -37.43 | -37.43 | 0.39 |
| 1.89 | 74.40 | 67.42 | -41.64 | -41.64 | 0.29 |
| 2.00 | 62.35 | 59.26 | -45.51 | -45.51 | 0.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
