通带频率1170~1230MHz, DC-1110MHz≥40dB, 1290-6000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1170 | ~ | 1230 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1110 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1290-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

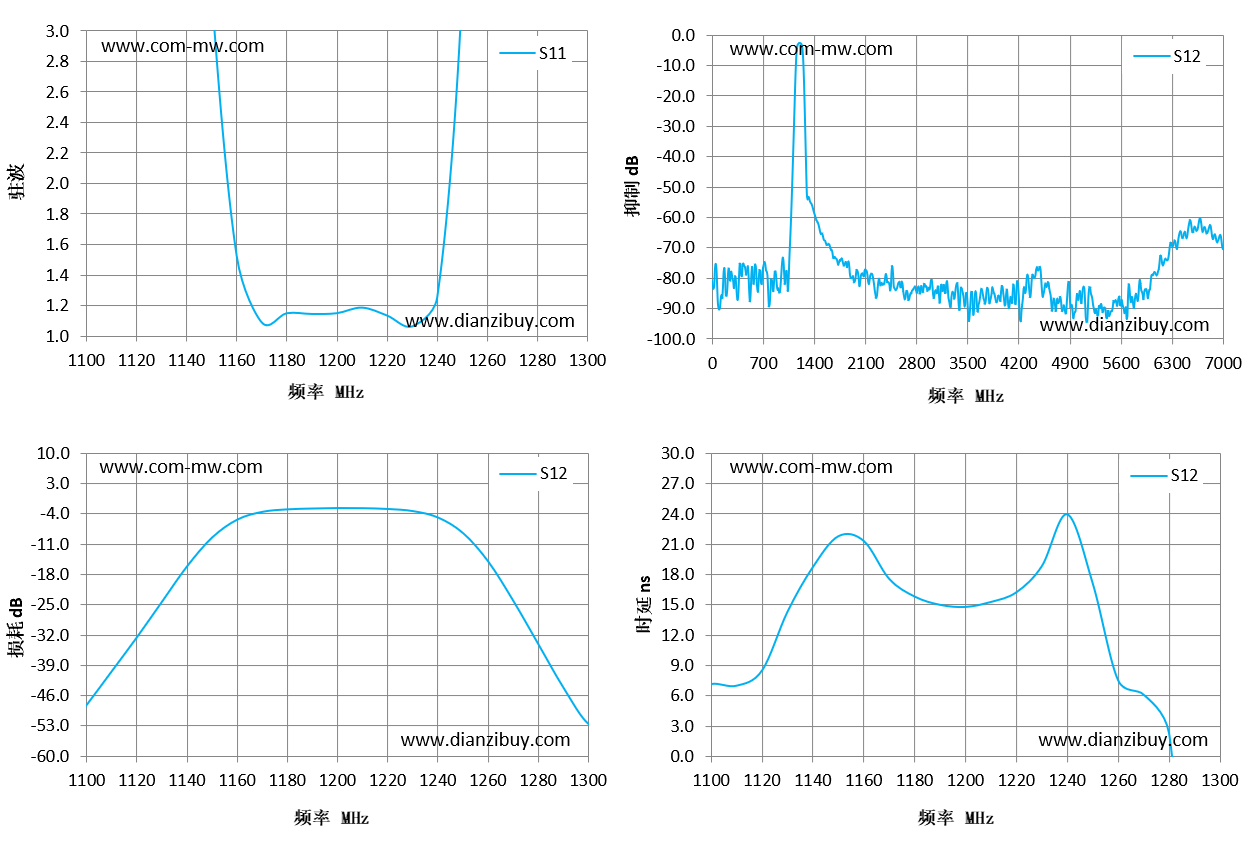

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 1100 | 14.08 | -47.99 | 7.14 |
| 1114 | 12.82 | -40.2 | 6.98 |
| 1129 | 11.15 | -32.36 | 8.49 |
| 1143 | 6.12 | -15.95 | 18.73 |
| 1157 | 3.26 | -9.31 | 21.77 |
| 1171 | 1.09 | -3.42 | 17.55 |
| 1186 | 1.15 | -2.85 | 15.8 |
| 1200 | 1.15 | -2.55 | 14.77 |
| 1214 | 1.19 | -2.58 | 15.27 |
| 1229 | 1.13 | -2.77 | 16.23 |
| 1243 | 1.25 | -4.75 | 23.94 |
| 1257 | 3.26 | -8.38 | 17.1 |
| 1271 | 13.11 | -24.05 | 6.09 |
| 1286 | 17.82 | -34.1 | 2.26 |
| 1300 | 27.66 | -52.54 | -8.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
