通带频率1170~1230MHz, DC-1110MHz≥45dB, 1290-3000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1170 | ~ | 1230 | MHz |
| 通带损耗 | / | / | 8.5 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-1110 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1290-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |

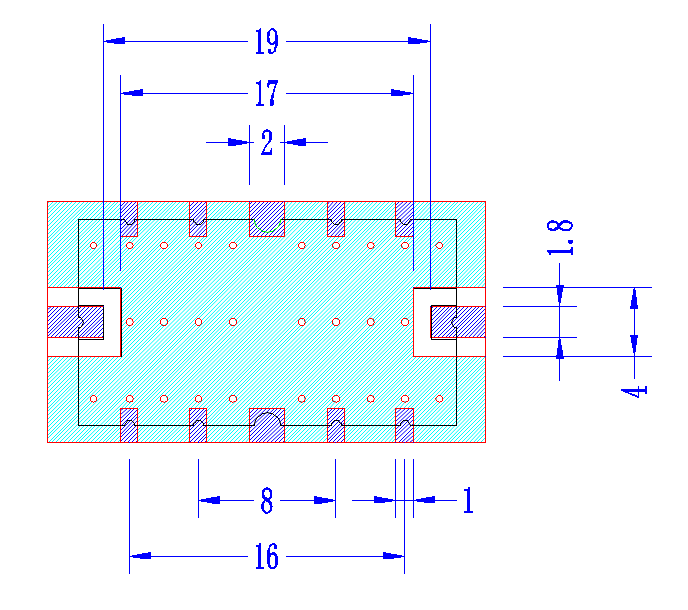

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

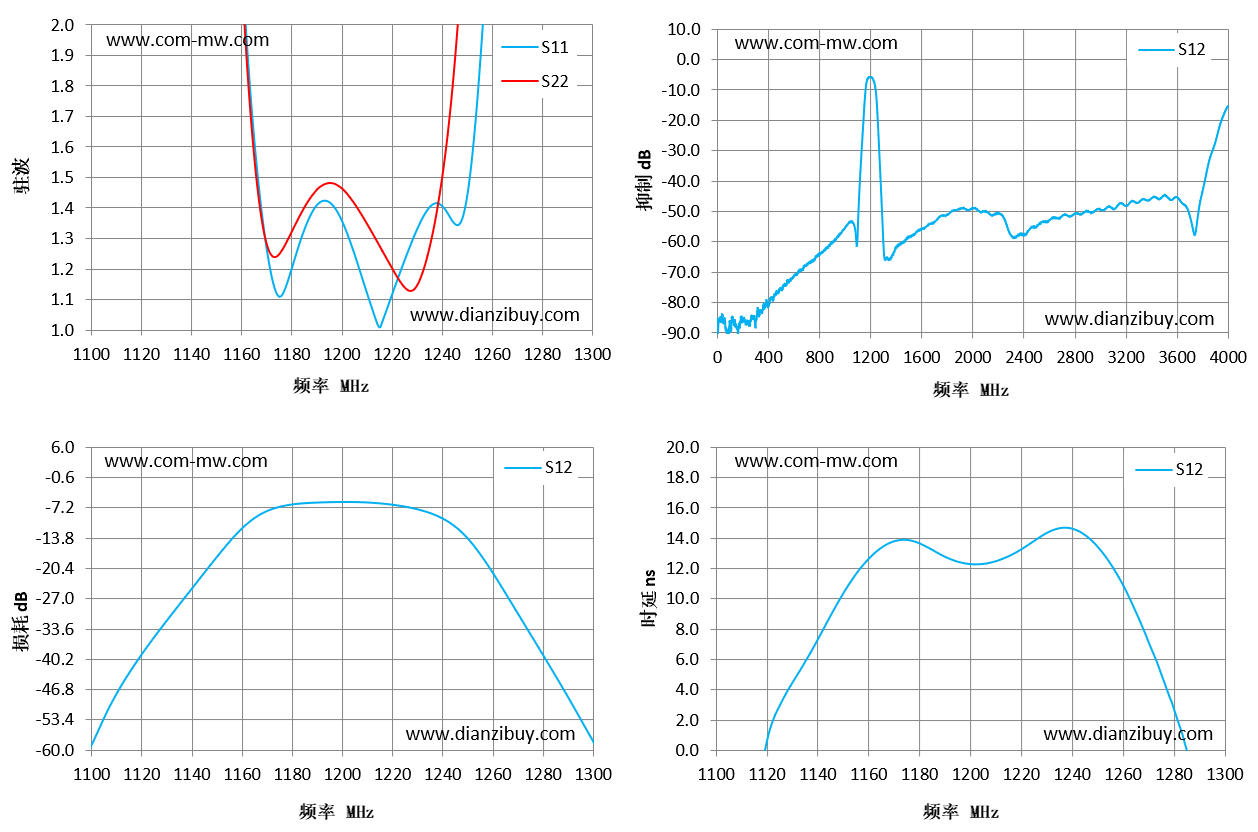

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1100 | 25.33 | 37.87 | -59.51 | -8.43 |
| 1114 | 17.95 | 25.33 | -44.59 | -4.95 |
| 1129 | 11.34 | 14.62 | -32.93 | 3.98 |
| 1143 | 6.42 | 7.37 | -23.14 | 8.02 |
| 1157 | 2.86 | 2.87 | -13.71 | 11.91 |
| 1171 | 1.26 | 1.28 | -7.75 | 13.81 |
| 1186 | 1.33 | 1.4 | -6.11 | 13.21 |
| 1200 | 1.37 | 1.47 | -5.86 | 12.31 |
| 1214 | 1.04 | 1.3 | -6.08 | 12.68 |
| 1229 | 1.3 | 1.13 | -7.24 | 14.18 |
| 1243 | 1.38 | 1.64 | -10.18 | 14.5 |
| 1257 | 1.99 | 3.73 | -18.27 | 12.01 |
| 1271 | 4.35 | 7.92 | -30.46 | 7.07 |
| 1286 | 7.71 | 13.51 | -44.04 | -0.09 |
| 1300 | 11.36 | 19.6 | -57.38 | -6.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
