通带频率118~137MHz, DC-95MHz≥40dB, 167-1500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 118 | ~ | 137 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-95 | MHz≥ | 40 | dB | ||
| 带外抑制 | 167-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

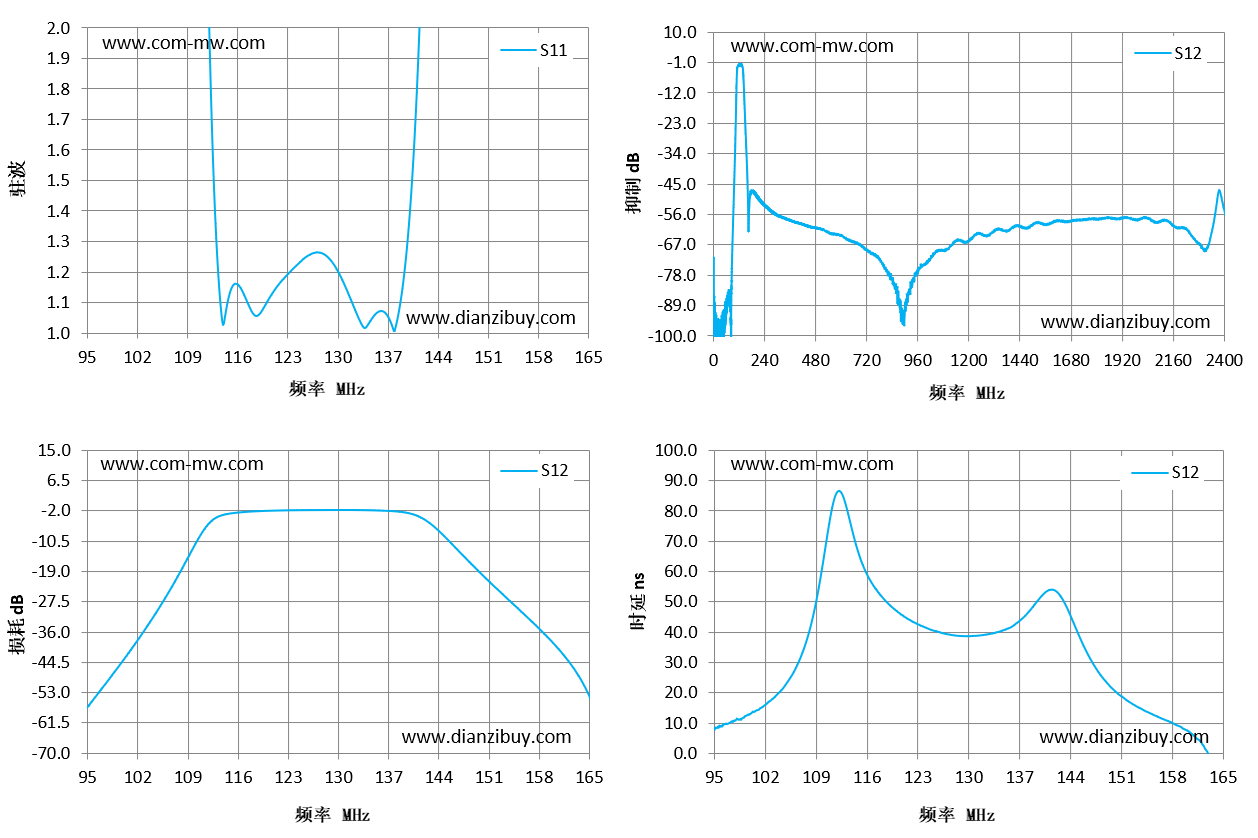

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 95 | 78.45 | -57.25 | 8.49 |
| 100 | 46.68 | -44.06 | 12.95 |
| 105 | 23.24 | -29.42 | 23.03 |
| 110 | 5.85 | -11.72 | 62.4 |
| 115 | 1.13 | -2.74 | 65.54 |
| 120 | 1.09 | -2 | 47.3 |
| 125 | 1.24 | -1.81 | 40.68 |
| 130 | 1.21 | -1.76 | 38.66 |
| 135 | 1.05 | -1.87 | 40.76 |
| 140 | 1.35 | -2.71 | 51.59 |
| 145 | 6.6 | -9.41 | 40.3 |
| 150 | 21.43 | -19.66 | 21.04 |
| 155 | 39.87 | -29.16 | 13.29 |
| 160 | 58.9 | -39.01 | 7.71 |
| 165 | 77.96 | -53.58 | -26.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
