通带频率118~137MHz, DC-95MHz≥40dB, 167-1500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 118 | ~ | 137 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-95 | MHz≥ | 40 | dB | ||
| 带外抑制 | 167-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

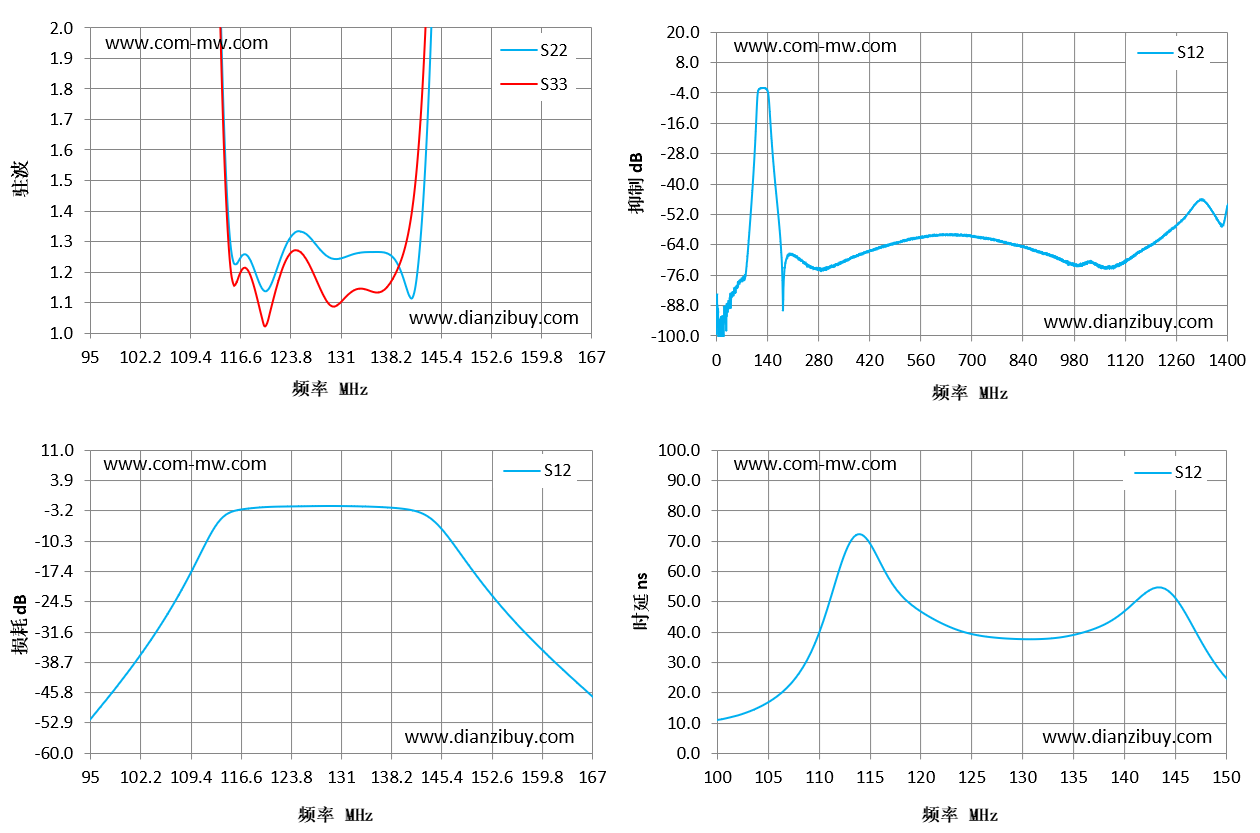

| 频率 MHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 95 | 59.11 | 69.86 | -52.26 | 9.63 |
| 100 | 42.9 | 47.29 | -42.51 | 10.72 |
| 105 | 26.36 | 27.02 | -30.48 | 16.41 |
| 110 | 11.28 | 10.87 | -16.83 | 36.35 |
| 116 | 1.23 | 1.16 | -3.12 | 65.48 |
| 121 | 1.15 | 1.07 | -2.18 | 45.03 |
| 126 | 1.33 | 1.26 | -2.04 | 38.85 |
| 131 | 1.24 | 1.1 | -1.99 | 37.57 |
| 136 | 1.27 | 1.13 | -2.16 | 39.49 |
| 141 | 1.12 | 1.35 | -2.87 | 49.17 |
| 146 | 3.46 | 4.27 | -7.85 | 48.32 |
| 152 | 14.69 | 16.51 | -20.98 | 19.55 |
| 157 | 28.15 | 28.69 | -30.81 | 10.77 |
| 162 | 43.08 | 40.41 | -38.62 | 7.22 |
| 167 | 61.8 | 53.53 | -46.4 | 5.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
