通带频率 120~160MHz, DC-80MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 120 | ~ | 160 | MHz |
| 通带损耗 | / | / | 1.6 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 200-1200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

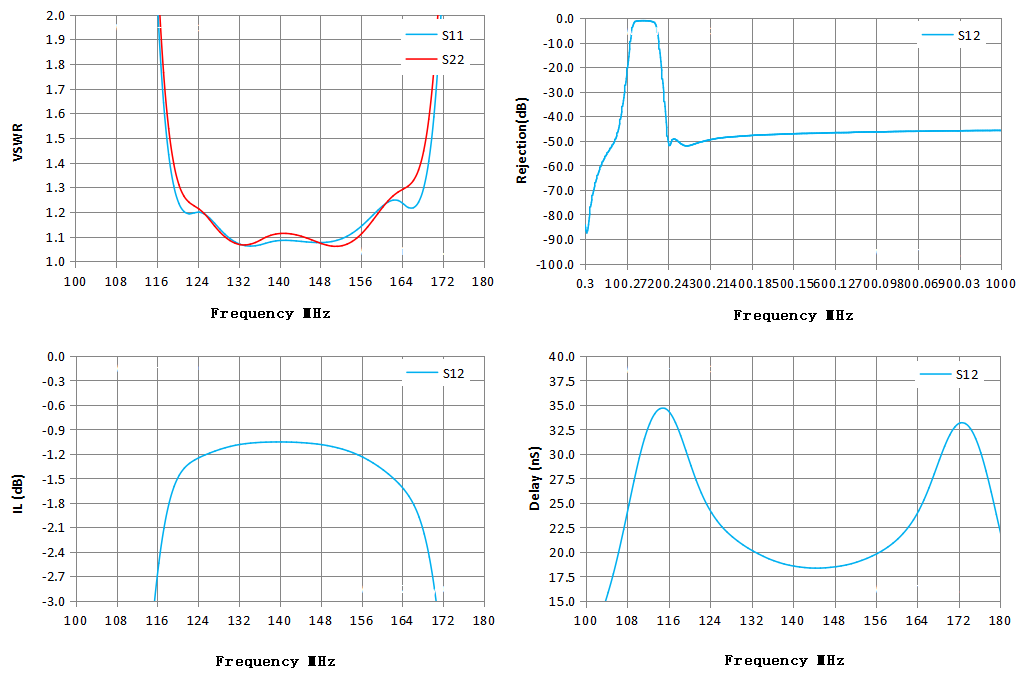

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 50.00 | 214.32 | 198.99 | -56.31 | -56.31 | 3.40 |
| 71.00 | 119.04 | 117.36 | -50.48 | -50.48 | -0.75 |
| 93.00 | 44.49 | 45.60 | -33.66 | -33.66 | 3.83 |
| 114.00 | 3.93 | 4.15 | -4.69 | -4.69 | 34.11 |
| 136.00 | 1.06 | 1.08 | -1.06 | -1.06 | 19.31 |
| 157.00 | 1.15 | 1.12 | -1.24 | -1.24 | 19.84 |
| 179.00 | 8.05 | 8.37 | -11.02 | -11.02 | 26.13 |
| 200.00 | 42.85 | 38.00 | -49.43 | -49.43 | -27.30 |
| 221.00 | 71.12 | 55.72 | -49.78 | -49.78 | 5.80 |
| 243.00 | 104.16 | 72.03 | -52.06 | -52.06 | 6.29 |
| 264.00 | 100.21 | 73.33 | -51.28 | -51.28 | 3.25 |
| 286.00 | 86.50 | 64.86 | -50.18 | -50.18 | 1.70 |
| 307.00 | 91.14 | 66.00 | -49.38 | -49.38 | 0.95 |
| 329.00 | 87.24 | 65.72 | -48.77 | -48.77 | 0.80 |
| 350.00 | 76.58 | 60.36 | -48.43 | -48.43 | 0.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
