通带频率1000~2000MHz, DC-800MHz≥40dB, 2400-3000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1.8 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2400-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

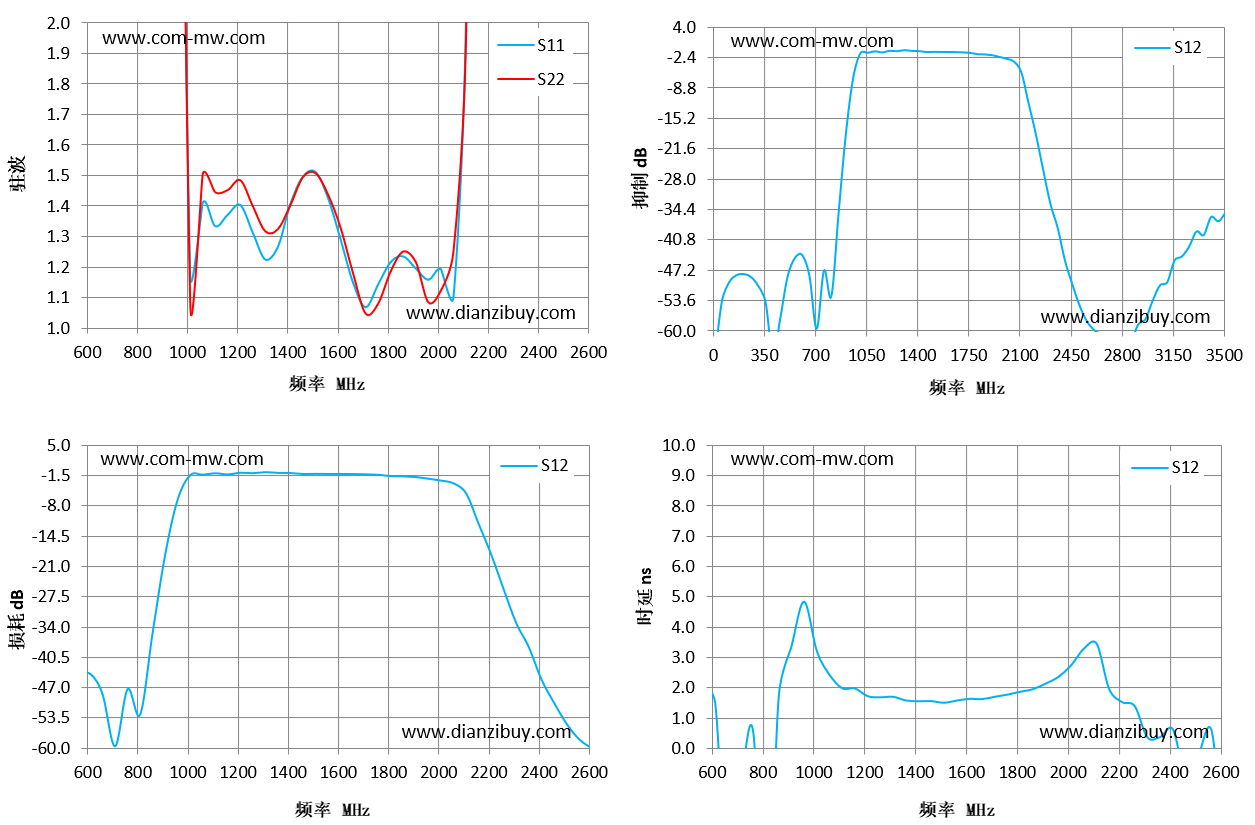

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 600 | 70.18 | 32.92 | -44.67 | 2.19 |
| 743 | 42.98 | 25.48 | -59.55 | -1.31 |
| 886 | 23.75 | 28.65 | -35.12 | 1.7 |
| 1029 | 1.18 | 1.09 | -1.38 | 3.21 |
| 1171 | 1.37 | 1.45 | -1.23 | 1.98 |
| 1314 | 1.22 | 1.32 | -0.75 | 1.7 |
| 1457 | 1.41 | 1.4 | -0.94 | 1.55 |
| 1600 | 1.43 | 1.44 | -1.13 | 1.58 |
| 1743 | 1.07 | 1.05 | -1.21 | 1.7 |
| 1886 | 1.23 | 1.25 | -1.65 | 1.95 |
| 2029 | 1.19 | 1.12 | -2.57 | 2.74 |
| 2171 | 5.97 | 4.95 | -11.91 | 1.94 |
| 2314 | 20.36 | 19.16 | -33.19 | 0.36 |
| 2457 | 22.22 | 23.34 | -45.21 | 0.63 |
| 2600 | 19.8 | 28.23 | -58.02 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
