通带频率 148~158MHz, DC-120MHz≥40dB, 178-1500MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 148 | ~ | 158 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-120 | MHz≥ | 40 | dB | ||
| 带外抑制 | 178-1500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

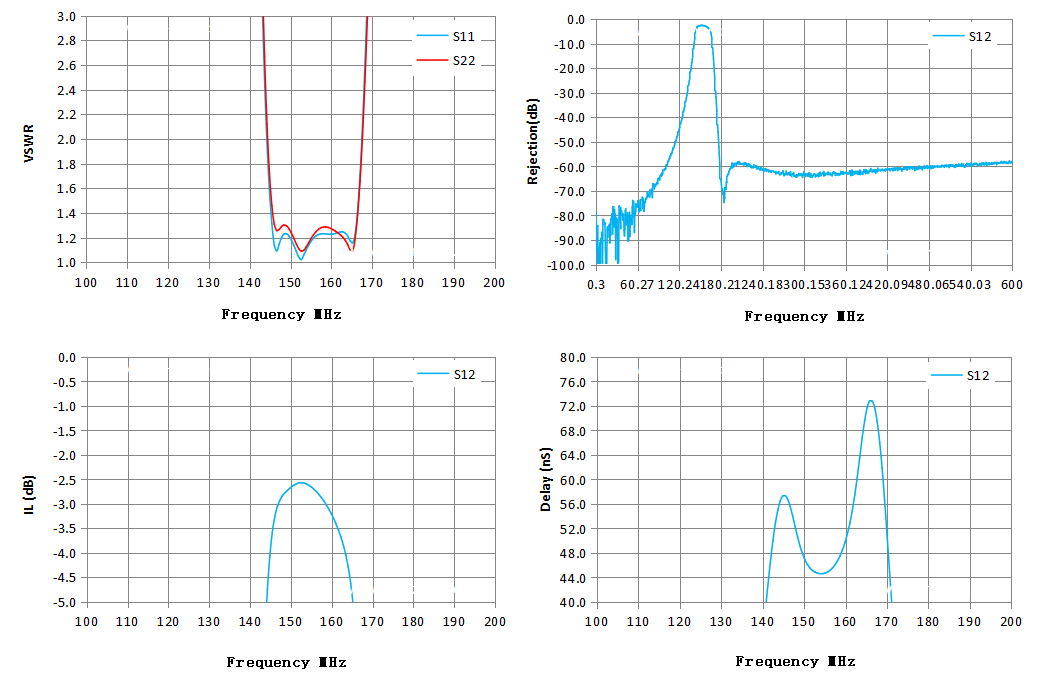

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 100.00 | 168.20 | 155.87 | -60.92 | -60.92 | 0.80 |
| 107.00 | 119.95 | 110.99 | -56.65 | -56.65 | 1.31 |
| 114.00 | 89.44 | 82.68 | -50.87 | -50.87 | 2.35 |
| 121.00 | 68.48 | 63.95 | -44.06 | -44.06 | 4.39 |
| 129.00 | 39.54 | 41.20 | -34.54 | -34.54 | 8.03 |
| 136.00 | 18.97 | 20.21 | -22.76 | -22.76 | 17.56 |
| 143.00 | 3.97 | 4.28 | -7.99 | -7.99 | 49.84 |
| 150.00 | 1.21 | 1.27 | -2.69 | -2.69 | 47.82 |
| 157.00 | 1.22 | 1.27 | -2.81 | -2.81 | 45.53 |
| 164.00 | 1.23 | 1.18 | -4.04 | -4.04 | 63.60 |
| 171.00 | 5.10 | 4.75 | -21.33 | -21.33 | 44.92 |
| 179.00 | 15.12 | 14.85 | -58.97 | -58.97 | -44.48 |
| 186.00 | 25.78 | 26.38 | -73.10 | -73.10 | -55.15 |
| 193.00 | 35.94 | 37.29 | -61.31 | -61.31 | -1.27 |
| 200.00 | 43.87 | 46.08 | -58.99 | -58.99 | 1.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
