通带频率113.6~193.6MHz, DC-91.2MHz≥40dB, 216-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 113.6 | ~ | 193.6 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-91.2 | MHz≥ | 40 | dB | ||
| 带外抑制 | 216-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

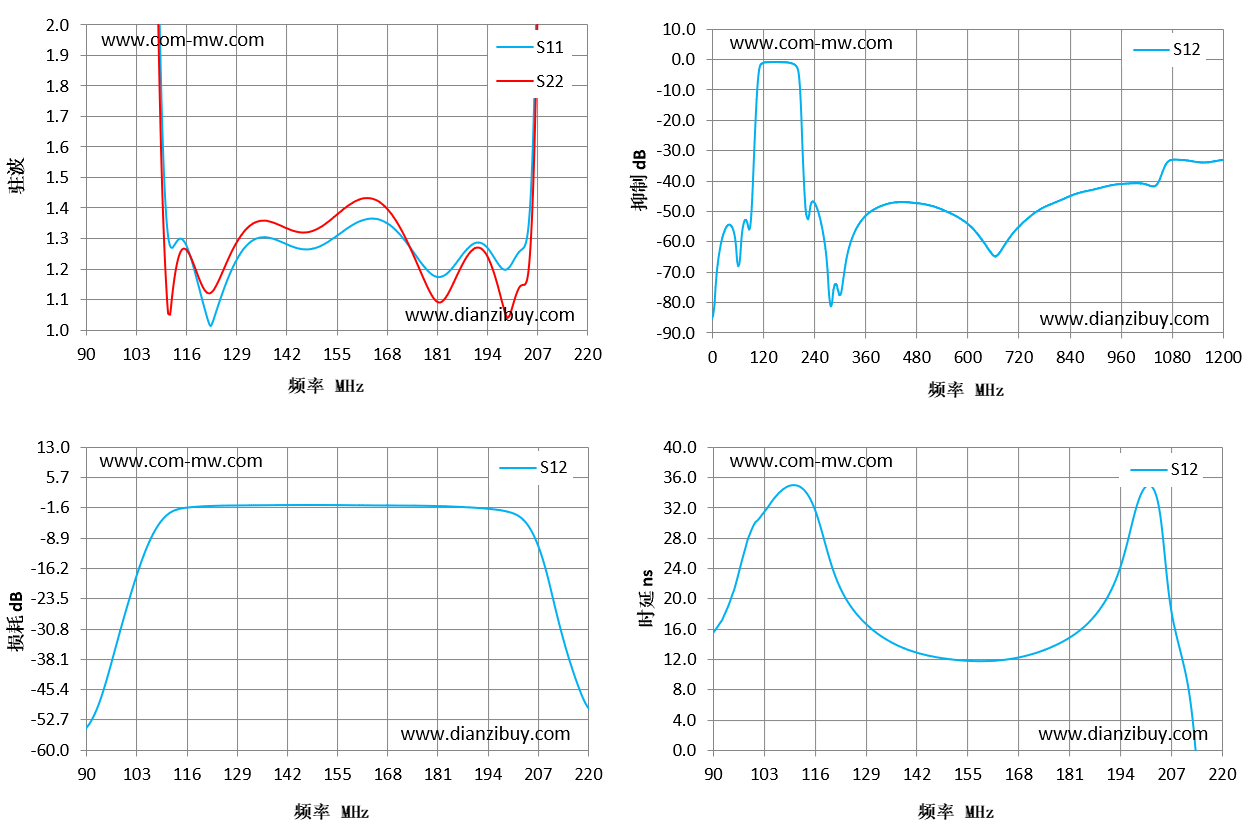

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 90 | 44.43 | 25.14 | -54.79 | 15.37 |
| 99 | 26.7 | 18.04 | -31.16 | 27.78 |
| 109 | 2.2 | 1.96 | -5.51 | 34.78 |
| 118 | 1.21 | 1.22 | -1.32 | 28.85 |
| 127 | 1.17 | 1.23 | -0.98 | 17.92 |
| 136 | 1.3 | 1.36 | -0.9 | 14.2 |
| 146 | 1.27 | 1.32 | -0.84 | 12.43 |
| 155 | 1.31 | 1.37 | -0.87 | 11.83 |
| 164 | 1.37 | 1.43 | -0.94 | 11.93 |
| 174 | 1.27 | 1.28 | -0.99 | 13.1 |
| 183 | 1.18 | 1.1 | -1.14 | 15.48 |
| 192 | 1.29 | 1.27 | -1.57 | 21.24 |
| 201 | 1.23 | 1.08 | -2.91 | 34.92 |
| 211 | 6.97 | 6.4 | -22.74 | 10.04 |
| 220 | 19.45 | 19.78 | -49.33 | -27.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
