通带频率950~2150MHz, DC-800MHz≥40dBc, 2500-6000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 2150 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2500-6000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

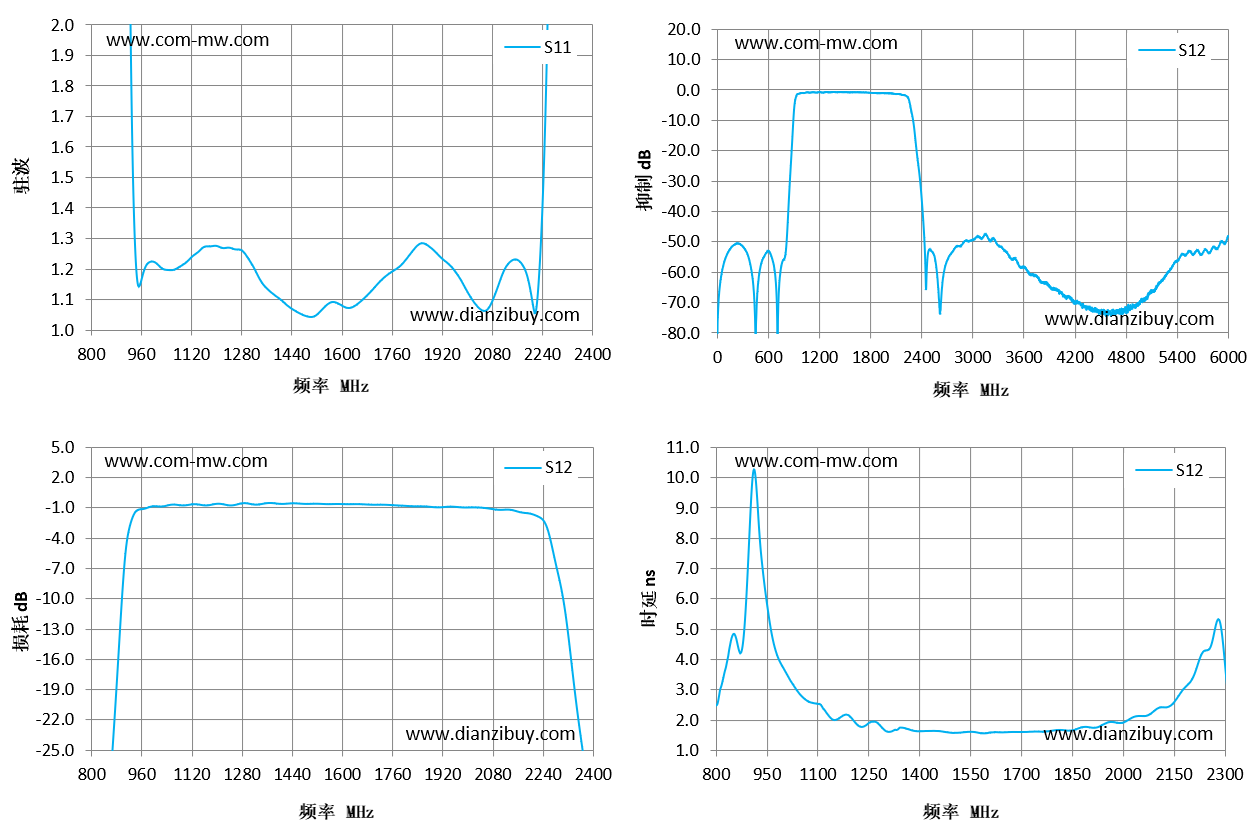

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 800 | 39.22 | -54.85 | 2.47 |
| 914 | 3.85 | -4.33 | 10.26 |
| 1029 | 1.2 | -0.9 | 3.15 |
| 1143 | 1.26 | -0.72 | 2.02 |
| 1257 | 1.26 | -0.77 | 1.93 |
| 1371 | 1.12 | -0.56 | 1.68 |
| 1486 | 1.04 | -0.65 | 1.59 |
| 1600 | 1.08 | -0.67 | 1.57 |
| 1714 | 1.15 | -0.74 | 1.6 |
| 1829 | 1.26 | -0.89 | 1.66 |
| 1943 | 1.21 | -0.93 | 1.85 |
| 2057 | 1.06 | -1.07 | 2.13 |
| 2171 | 1.22 | -1.49 | 2.9 |
| 2286 | 4.62 | -7.23 | 5.23 |
| 2400 | 22.51 | -33.77 | 0.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
