通带频率950~2150MHz, DC-760MHz≥40dB, 2600-3600MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 2150 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.6 | dB | ||
| 带外抑制 | DC-760 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2600-3600 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

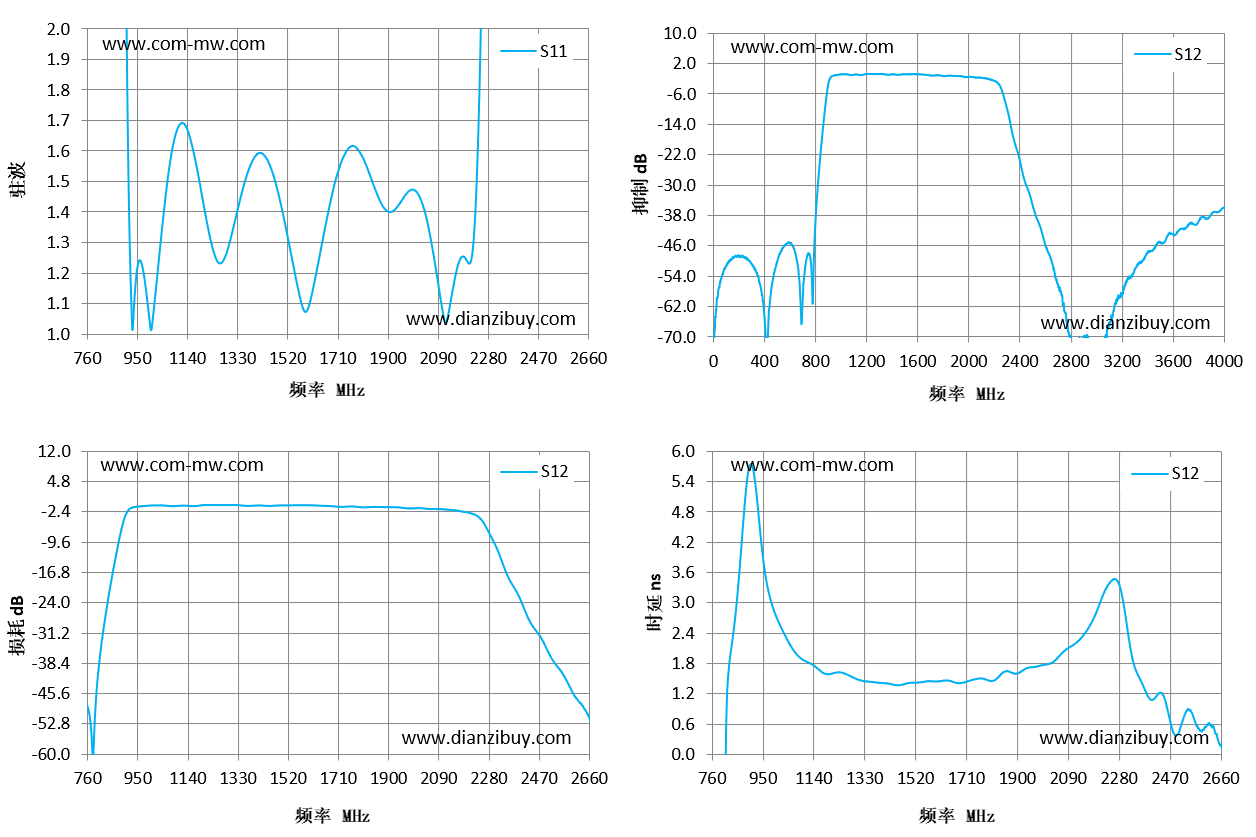

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 760 | 84.06 | -48.35 | -5.28 |
| 896 | 3.79 | -4.71 | 5.65 |
| 1031 | 1.24 | -0.8 | 2.36 |
| 1167 | 1.59 | -0.96 | 1.64 |
| 1303 | 1.31 | -0.71 | 1.48 |
| 1439 | 1.58 | -0.91 | 1.38 |
| 1574 | 1.1 | -0.75 | 1.45 |
| 1710 | 1.53 | -1.12 | 1.44 |
| 1846 | 1.49 | -1.16 | 1.62 |
| 1981 | 1.47 | -1.52 | 1.75 |
| 2117 | 1.04 | -1.78 | 2.2 |
| 2253 | 2.07 | -4.3 | 3.45 |
| 2389 | 22.41 | -21.69 | 1.14 |
| 2524 | 31.95 | -37.69 | 0.77 |
| 2660 | 26.96 | -50.92 | 0.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
