通带频率 950~2150MHz, DC-750MHz≥40dB, 2.35-5.5GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 2150 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.6 | dB | ||
| 带外抑制 | DC-750 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2.35-5.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 群时延波动 | / | / | 6 | ns |

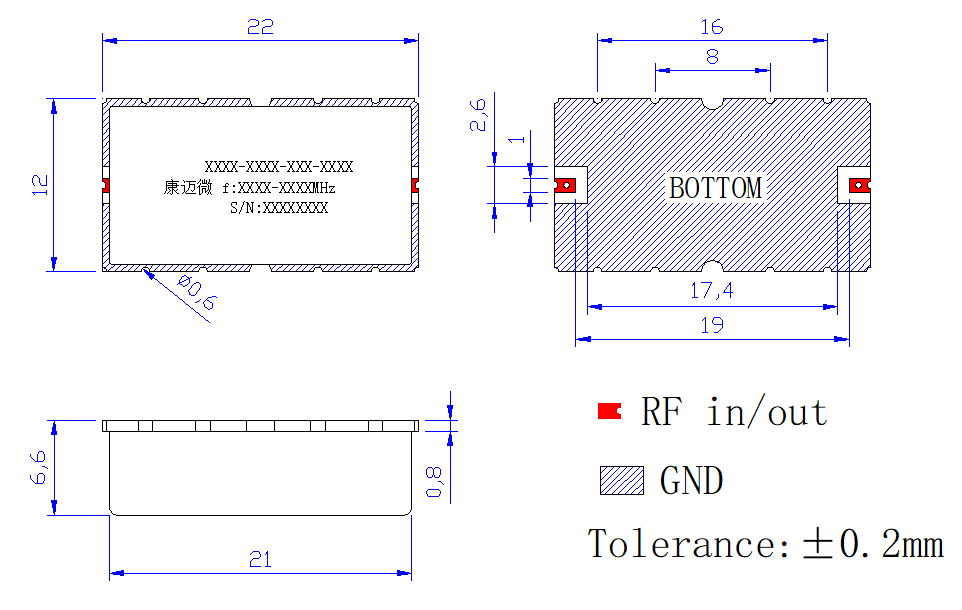

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

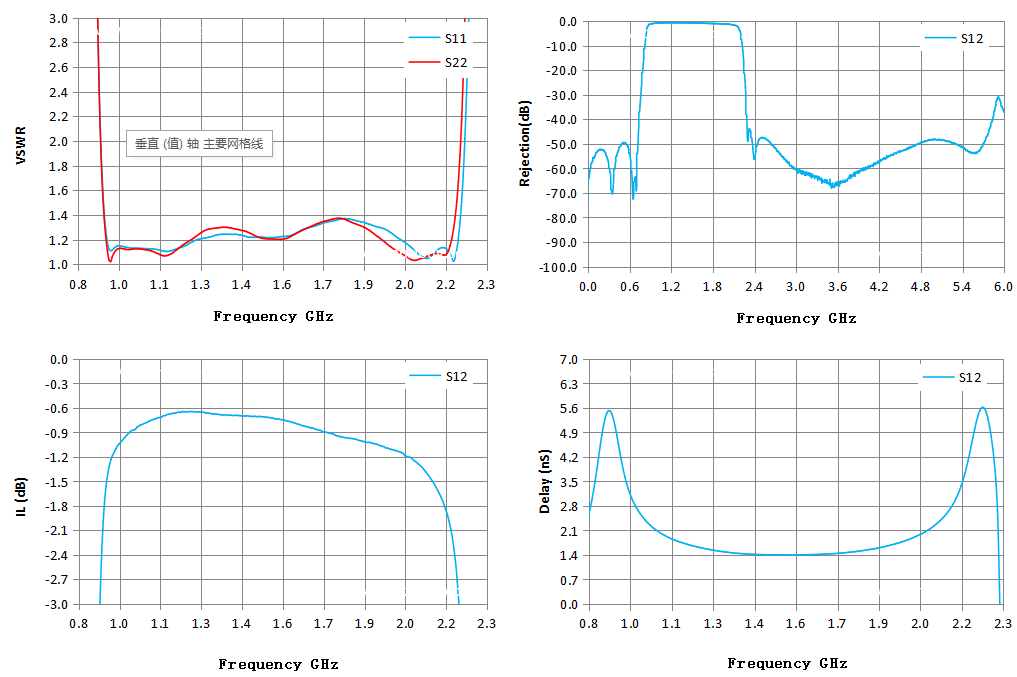

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 132.07 | 62.55 | -50.60 | -50.60 | 1.00 |
| 0.68 | 46.43 | 65.66 | -72.53 | -72.53 | -6.66 |
| 0.86 | 4.94 | 5.08 | -6.41 | -6.41 | 5.31 |
| 1.04 | 1.13 | 1.12 | -0.79 | -0.79 | 2.14 |
| 1.21 | 1.17 | 1.19 | -0.64 | -0.64 | 1.60 |
| 1.39 | 1.24 | 1.28 | -0.69 | -0.69 | 1.42 |
| 1.57 | 1.23 | 1.21 | -0.76 | -0.76 | 1.40 |
| 1.75 | 1.36 | 1.37 | -0.94 | -0.94 | 1.48 |
| 1.93 | 1.28 | 1.18 | -1.09 | -1.09 | 1.76 |
| 2.11 | 1.09 | 1.08 | -1.53 | -1.53 | 2.70 |
| 2.29 | 7.47 | 12.22 | -26.91 | -26.91 | 0.50 |
| 2.46 | 10.16 | 22.08 | -50.50 | -50.50 | -0.74 |
| 2.64 | 15.22 | 29.54 | -49.19 | -49.19 | 0.75 |
| 2.82 | 24.47 | 36.33 | -55.33 | -55.33 | 0.60 |
| 3.00 | 28.60 | 47.49 | -60.01 | -60.01 | 0.50 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
