通带频率1524~1627MHz, DC-1424MHz≥40dB, 1727-7000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1524 | ~ | 1627 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1424 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1727-7000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

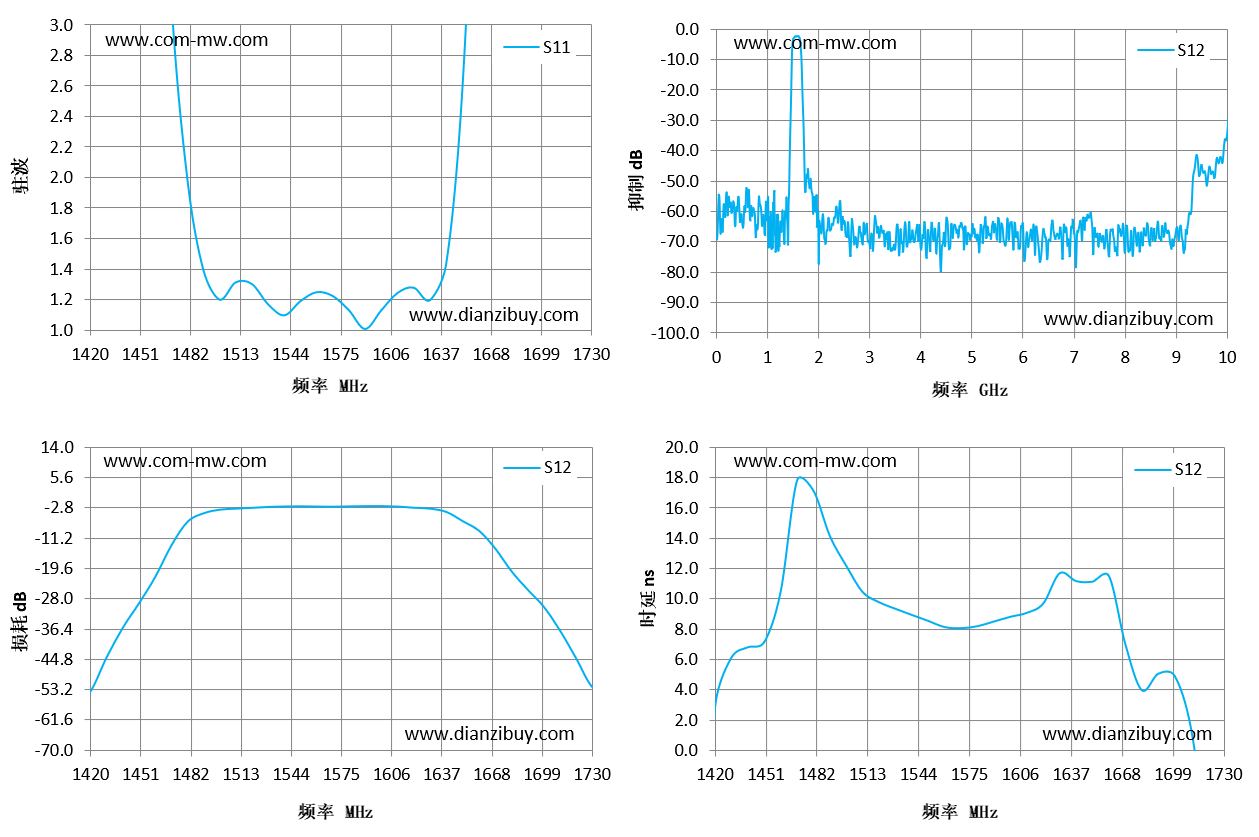

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 1420 | 17.1 | -53.57 | 2.86 |
| 1442 | 11.36 | -35.9 | 6.79 |
| 1464 | 5.29 | -21.84 | 10.49 |
| 1486 | 1.99 | -6.56 | 17.12 |
| 1509 | 1.2 | -3.24 | 12.16 |
| 1531 | 1.17 | -2.49 | 9.33 |
| 1553 | 1.19 | -2.32 | 8.53 |
| 1575 | 1.22 | -2.43 | 8.05 |
| 1597 | 1.01 | -2.27 | 8.5 |
| 1619 | 1.24 | -2.4 | 9.07 |
| 1641 | 1.42 | -3.91 | 11.16 |
| 1664 | 4.84 | -9.09 | 11.49 |
| 1686 | 9.78 | -20.27 | 3.96 |
| 1708 | 12.11 | -30.13 | 4.9 |
| 1730 | 13.84 | -52.4 | -18.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
