通带频率1524~1627MHz, DC-1344MHz≥40dB, 1790-4000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1524 | ~ | 1627 | MHz |
| 通带损耗 | / | / | 5.5 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-1344 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1790-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

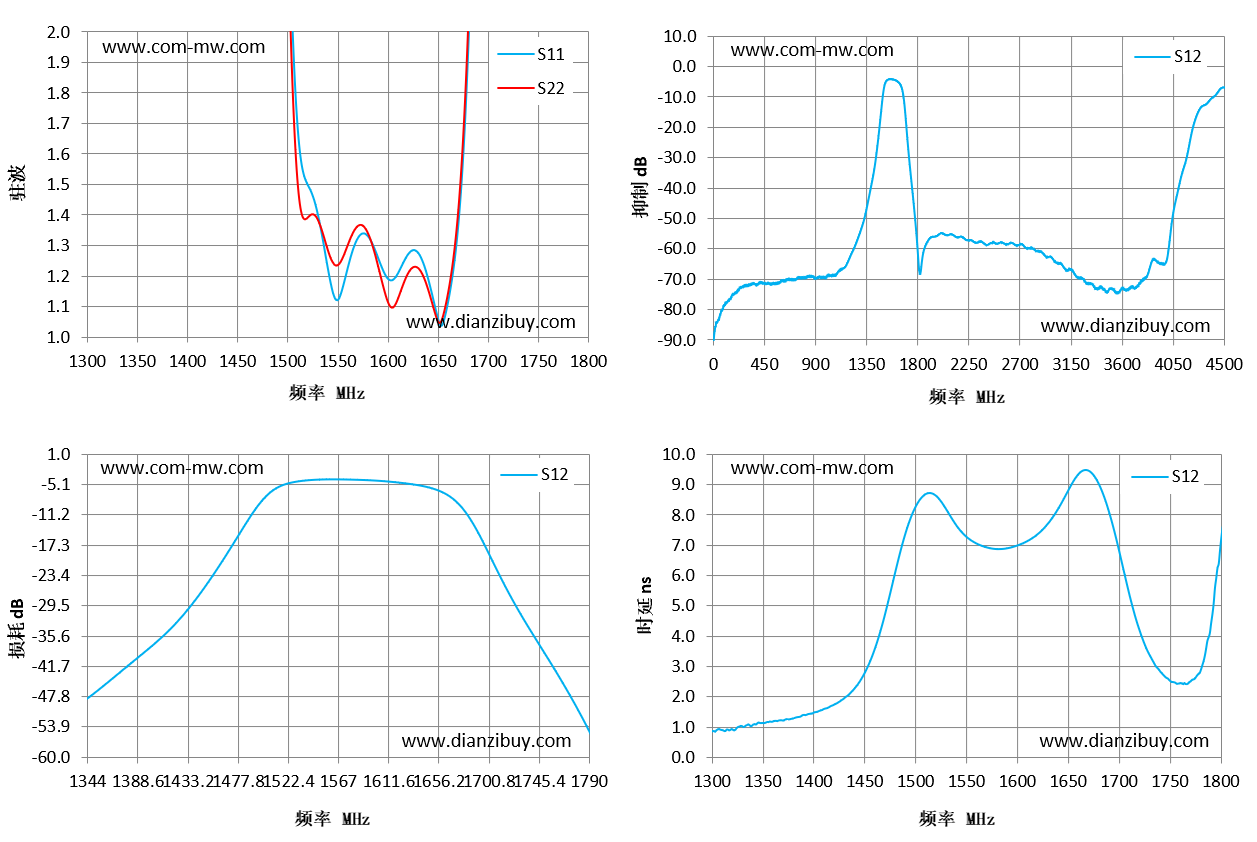

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1300 | 71.94 | 94.77 | -54.14 | 0.86 |
| 1336 | 66.01 | 74.76 | -49.6 | 1.1 |
| 1371 | 53.23 | 58.23 | -43.44 | 1.23 |
| 1407 | 37.93 | 40.44 | -36.61 | 1.56 |
| 1443 | 23.97 | 23.51 | -27.53 | 2.42 |
| 1479 | 7.96 | 7.75 | -15.12 | 6.02 |
| 1514 | 1.57 | 1.4 | -5.63 | 8.74 |
| 1550 | 1.12 | 1.23 | -4.16 | 7.32 |
| 1586 | 1.3 | 1.29 | -4.2 | 6.89 |
| 1621 | 1.27 | 1.21 | -4.74 | 7.39 |
| 1657 | 1.06 | 1.09 | -6.39 | 9.21 |
| 1693 | 3.43 | 3.61 | -15.42 | 7.78 |
| 1729 | 9.97 | 10.38 | -31.18 | 3.44 |
| 1764 | 16.12 | 15.83 | -44.1 | 2.47 |
| 1800 | 21.86 | 20.32 | -59.06 | 6.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
