通带频率1400~2100MHz, DC-1120MHz≥40dB, 2520-6000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 2100 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1120 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2520-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

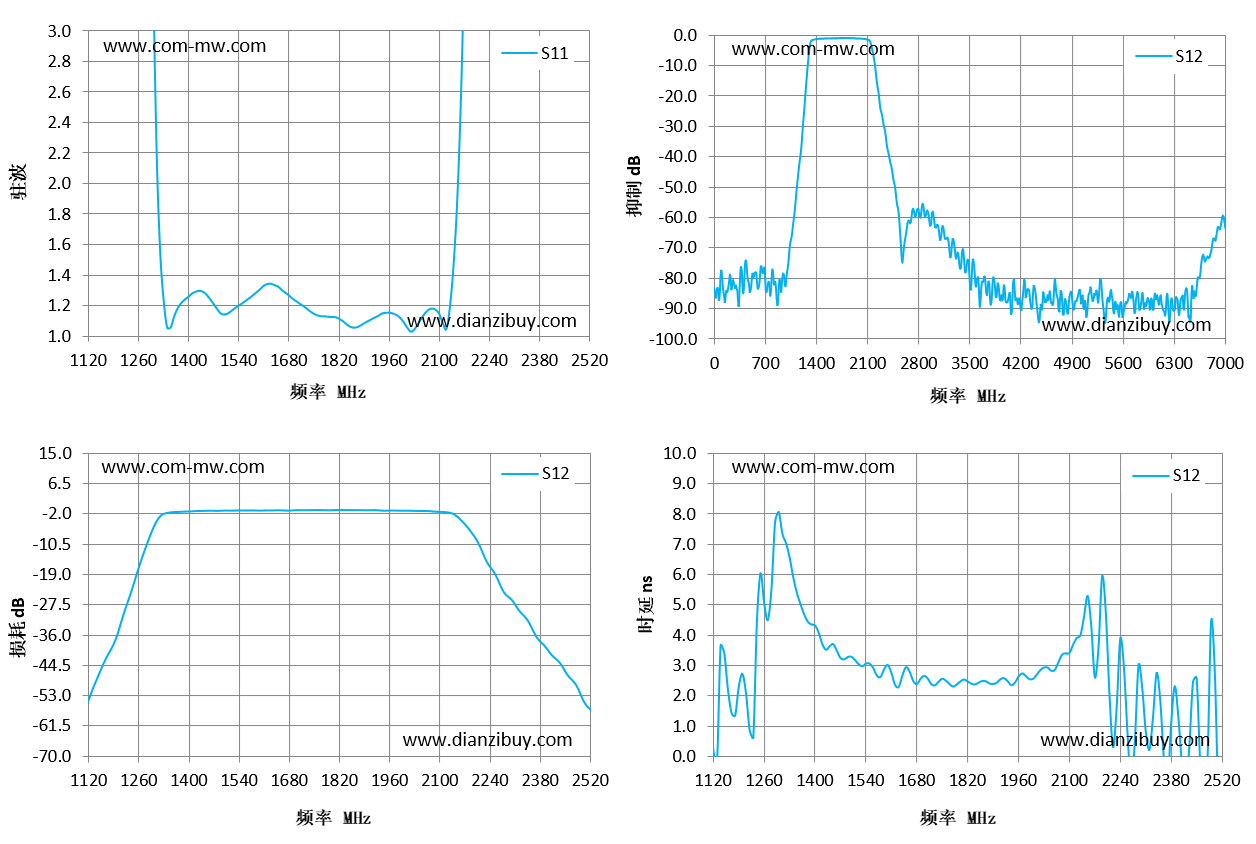

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 1120 | 43.41 | -54.03 | 0.2 |
| 1220 | 23.06 | -29.15 | 0.85 |
| 1320 | 1.57 | -2.48 | 7.03 |
| 1420 | 1.29 | -1.09 | 3.7 |
| 1520 | 1.17 | -0.98 | 3.03 |
| 1620 | 1.34 | -0.93 | 2.36 |
| 1720 | 1.2 | -0.86 | 2.37 |
| 1820 | 1.11 | -0.8 | 2.46 |
| 1920 | 1.12 | -0.85 | 2.57 |
| 2020 | 1.03 | -1.01 | 2.84 |
| 2120 | 1.05 | -1.45 | 3.9 |
| 2220 | 12.31 | -12.99 | 0.3 |
| 2320 | 28.69 | -28.95 | 0.21 |
| 2420 | 42.79 | -42.32 | -1.16 |
| 2520 | 37.68 | -56.84 | -2.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
