通带频率1300~2300MHz, DC-1100MHz≥40dBc, 2500-5000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1300 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-1100 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2500-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

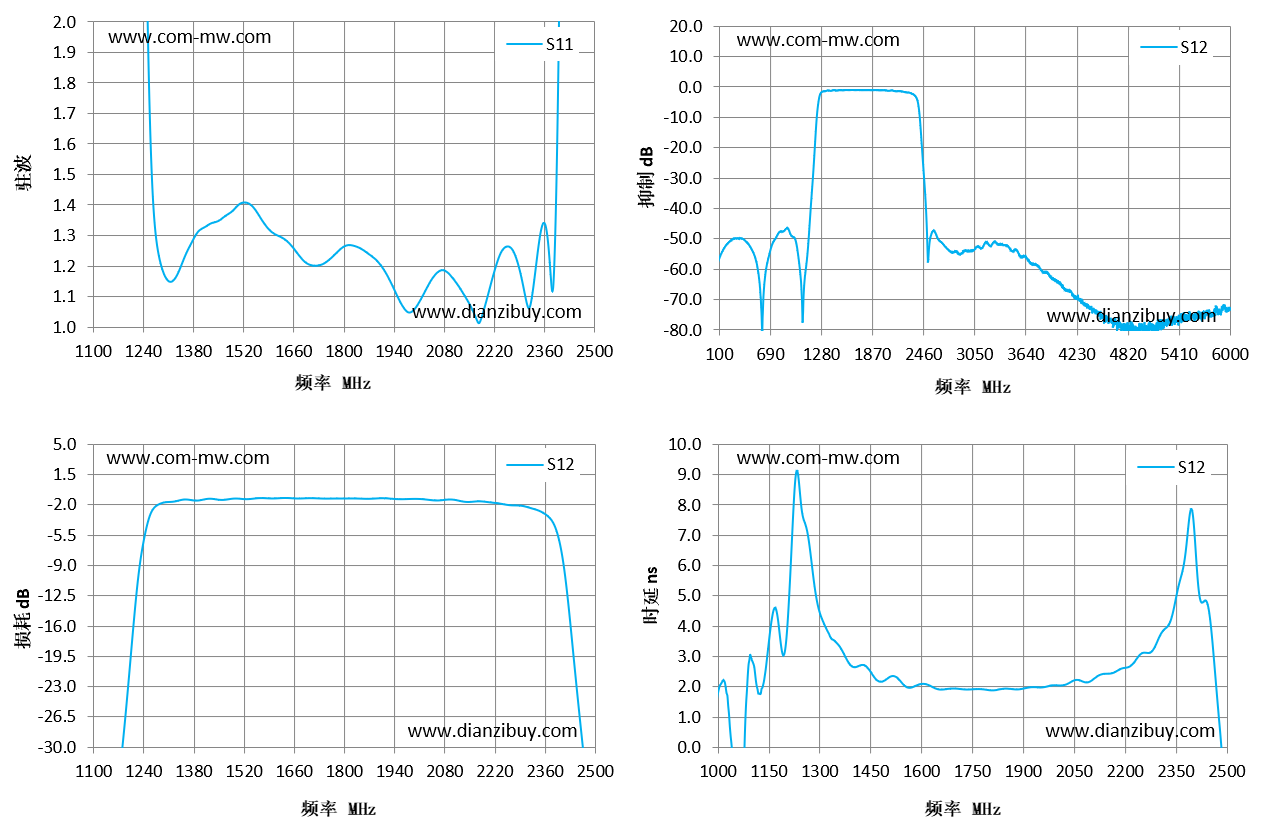

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 1100 | 12.3 | -59.45 | 2.89 |
| 1200 | 7.26 | -21.6 | 3.24 |
| 1300 | 1.17 | -1.64 | 4.5 |
| 1400 | 1.32 | -1.38 | 2.66 |
| 1500 | 1.39 | -1.21 | 2.27 |
| 1600 | 1.31 | -1.2 | 2.1 |
| 1700 | 1.21 | -1.17 | 1.95 |
| 1800 | 1.26 | -1.21 | 1.9 |
| 1900 | 1.21 | -1.18 | 1.95 |
| 2000 | 1.06 | -1.25 | 2.06 |
| 2100 | 1.17 | -1.32 | 2.19 |
| 2200 | 1.09 | -1.62 | 2.63 |
| 2300 | 1.13 | -2.09 | 3.62 |
| 2400 | 1.84 | -6.03 | 7.82 |
| 2500 | 27.71 | -48.78 | -5.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
