通带频率1300~2300MHz, DC-1000MHz≥40dB, 2700-3500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1300 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.6 | dB | ||
| 带外抑制 | DC-1000 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2700-3500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

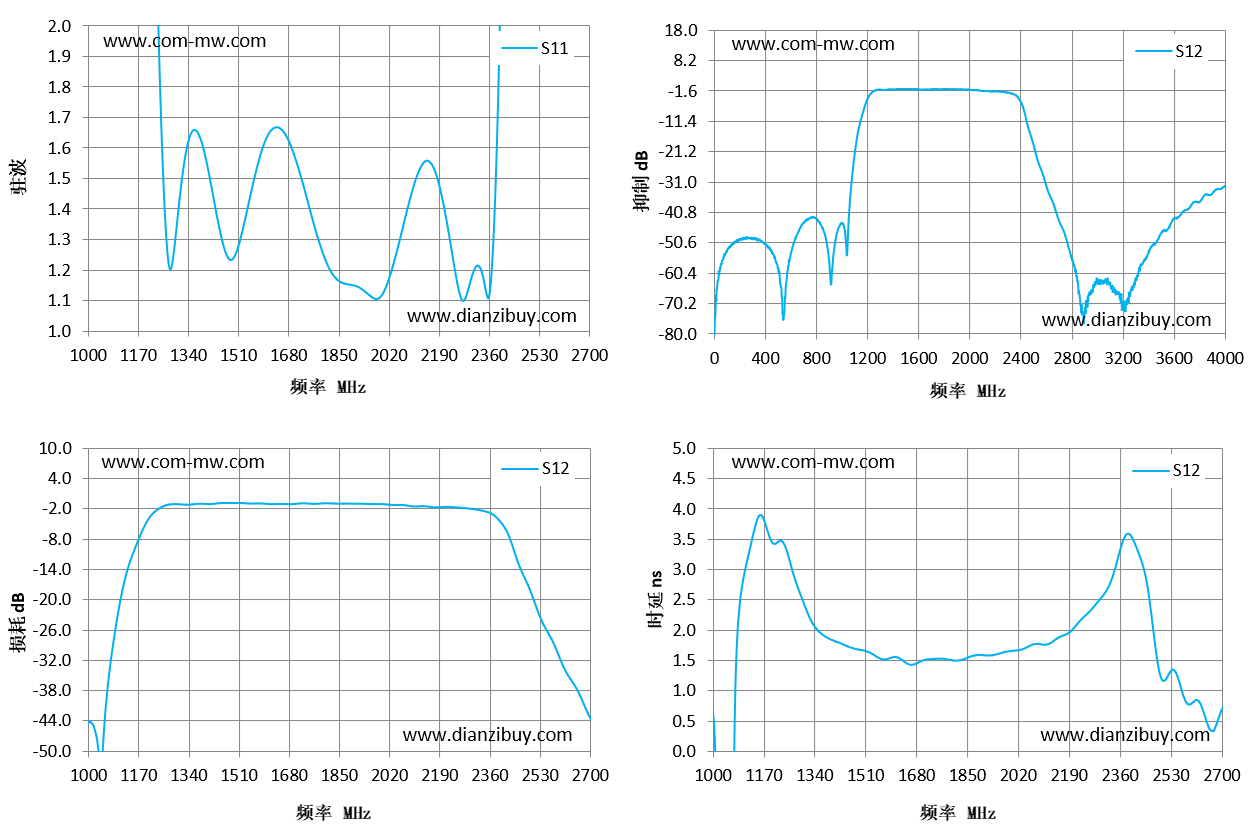

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 1000 | 69.01 | -44.29 | 0.68 |
| 1121 | 22.41 | -16.35 | 3.28 |
| 1243 | 1.77 | -1.81 | 3.35 |
| 1364 | 1.66 | -1.09 | 1.93 |
| 1486 | 1.23 | -0.9 | 1.67 |
| 1607 | 1.64 | -1.08 | 1.55 |
| 1729 | 1.48 | -0.95 | 1.52 |
| 1850 | 1.16 | -1.02 | 1.53 |
| 1971 | 1.11 | -1.11 | 1.63 |
| 2093 | 1.44 | -1.52 | 1.76 |
| 2214 | 1.37 | -1.65 | 2.07 |
| 2336 | 1.19 | -2.44 | 2.88 |
| 2457 | 8.29 | -12.77 | 2.6 |
| 2579 | 24.01 | -28.97 | 0.83 |
| 2700 | 28.3 | -43.16 | 0.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
