通带频率 1300~2300MHz, DC-1.1GHz≥40dB, 2.5-5.5GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1300 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1.1 | GHz≥ | 40 | dB | ||
| 带外抑制 | 2.5-5.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 群时延波动 | / | / | 6 | ns |

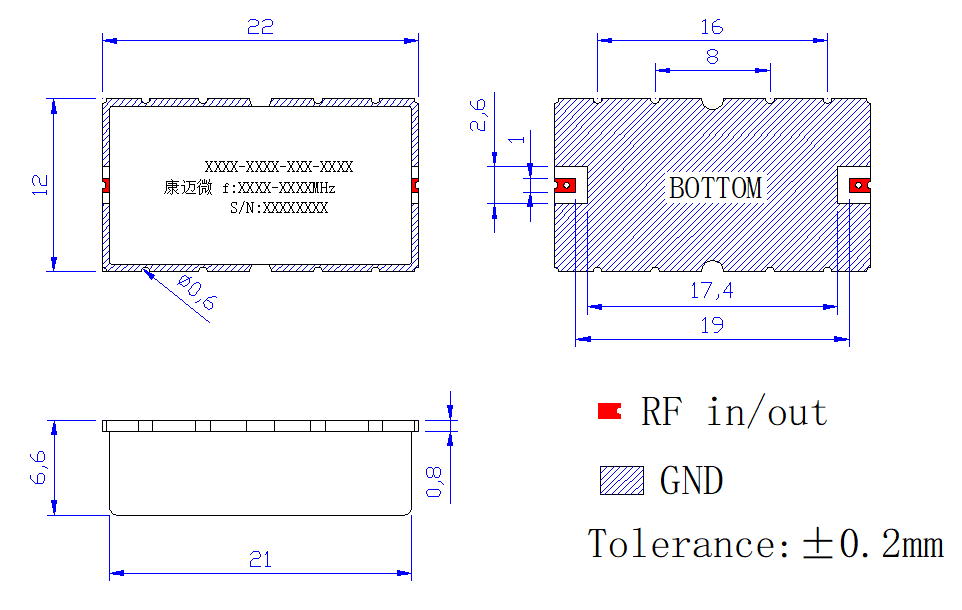

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

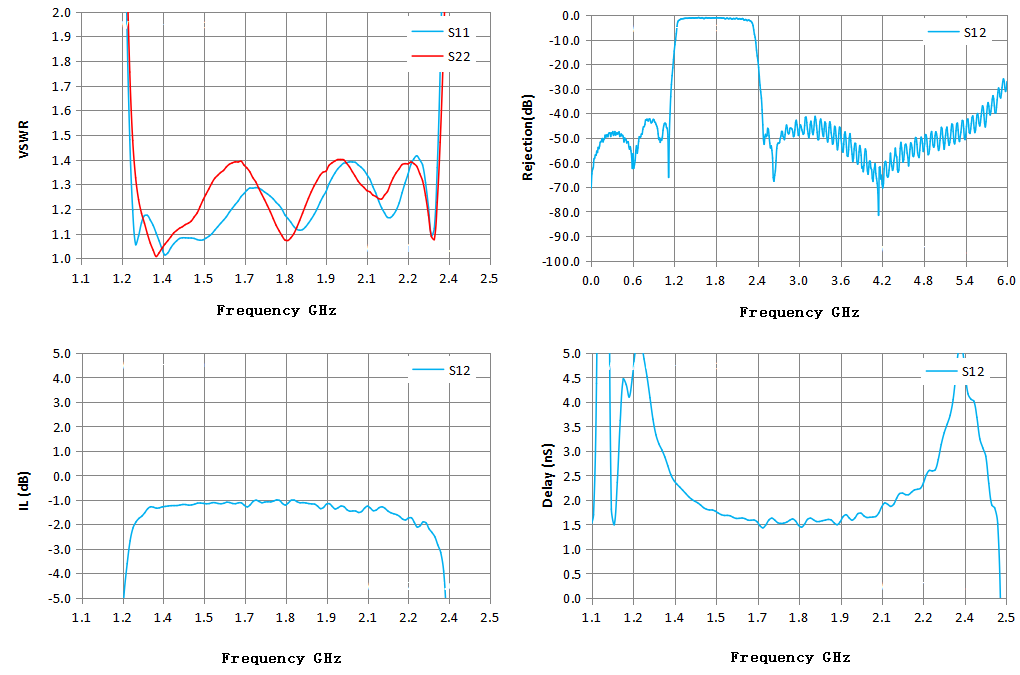

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 49.53 | 293.89 | -50.36 | -50.08 | 0.80 |
| 0.71 | 63.99 | 98.96 | -50.79 | -49.54 | -0.14 |
| 0.93 | 24.98 | 44.62 | -43.98 | -43.51 | 0.39 |
| 1.14 | 17.34 | 17.54 | -48.80 | -48.70 | 15.11 |
| 1.36 | 1.10 | 1.01 | -1.34 | -1.33 | 2.70 |
| 1.57 | 1.13 | 1.34 | -1.15 | -1.05 | 1.68 |
| 1.79 | 1.20 | 1.09 | -1.15 | -1.16 | 1.57 |
| 2.00 | 1.38 | 1.40 | -1.28 | -1.42 | 1.72 |
| 2.21 | 1.30 | 1.38 | -1.82 | -1.99 | 2.24 |
| 2.43 | 11.62 | 6.81 | -21.09 | -21.32 | 3.06 |
| 2.64 | 20.74 | 8.68 | -63.16 | -66.16 | -7.04 |
| 2.86 | 33.22 | 5.96 | -45.26 | -48.40 | 3.89 |
| 3.07 | 50.30 | 11.31 | -46.80 | -48.57 | 1.82 |
| 3.29 | 44.51 | 27.16 | -46.18 | -50.72 | 2.16 |
| 3.50 | 23.82 | 21.42 | -53.02 | -52.10 | -1.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
