通带频率 1600~2000MHz,DC-1300MHz≥40dB,2450-4500MHz≥40dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1600 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1300 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2450-4500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

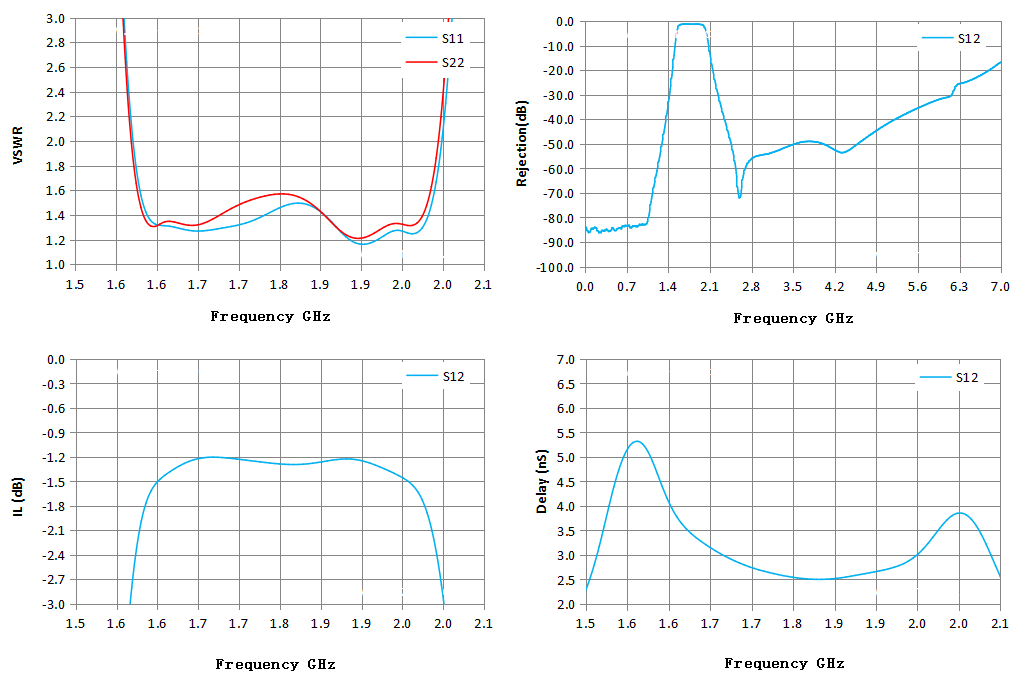

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.20 | 105.19 | 142.72 | -65.49 | -65.49 | 0.69 |
| 1.31 | 66.74 | 79.02 | -51.08 | -51.08 | 0.59 |
| 1.43 | 35.41 | 45.76 | -32.86 | -32.86 | 1.06 |
| 1.54 | 9.66 | 10.48 | -10.64 | -10.64 | 4.00 |
| 1.66 | 1.28 | 1.32 | -1.28 | -1.28 | 3.35 |
| 1.77 | 1.36 | 1.53 | -1.25 | -1.25 | 2.64 |
| 1.89 | 1.30 | 1.30 | -1.23 | -1.23 | 2.56 |
| 2.00 | 1.25 | 1.31 | -1.55 | -1.55 | 3.23 |
| 2.11 | 11.60 | 14.86 | -11.12 | -11.12 | 2.34 |
| 2.23 | 46.79 | 53.41 | -26.79 | -26.79 | 0.81 |
| 2.34 | 68.36 | 56.42 | -37.62 | -37.62 | 0.55 |
| 2.46 | 66.74 | 48.00 | -48.16 | -48.16 | 0.49 |
| 2.57 | 61.33 | 43.23 | -63.38 | -63.38 | -0.53 |
| 2.69 | 44.60 | 36.94 | -62.02 | -62.02 | 0.30 |
| 2.80 | 29.92 | 29.06 | -56.70 | -56.70 | 0.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
